주파수 영역의 사인파

지금까지 사인파를 시간의 함수로 설명하고 시간에 따른 가속도, 속도, 변위 그래프를 살펴보았습니다. 그러나 엔지니어는 일반적으로 주파수 영역에서 사인 진동을 분석합니다. 시간이 지남에 따라 명확하지 않은 패턴은 빈도의 함수로 나타나는 경우가 많습니다.

데이터 기록 장치는 시간 영역의 모든 진동 신호를 수집하므로 주파수 영역의 데이터를 분석하려면 파형을 변환해야 합니다. 연속 데이터의 경우 엔지니어는 푸리에 변환을 사용하여 이를 수행합니다. 이 영역에서 엔지니어는 주파수에 따른 최대 가속에 가장 관심이 있습니다. 최고값은 공진, 시스템 문제 또는 제품 고장을 나타냅니다.

예

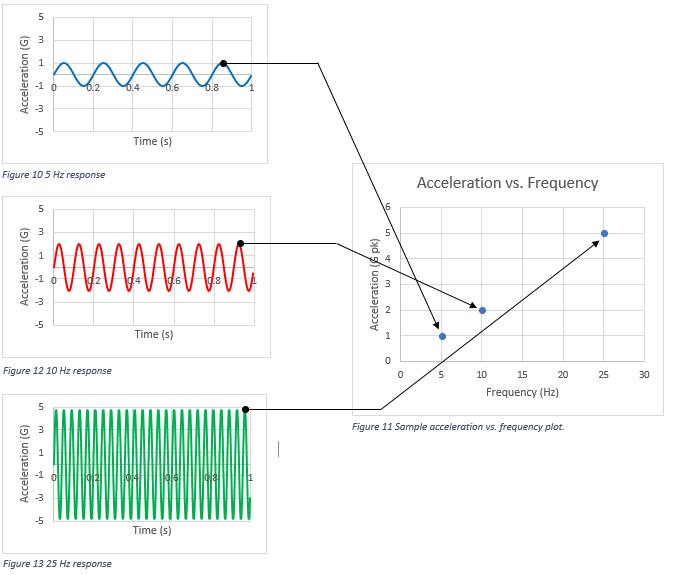

1G에서 5Hz 진동, 2G에서 10Hz 진동, 5G에서 25Hz 진동으로 제품을 시험한다고 가정해 보겠습니다. 그림 2.3의 세 그래프는 각 시험에 대한 제품의 반응을 표시합니다. 주파수 영역에서 제품 응답을 보려면 각 시험의 주파수 범위에 대한 응답의 최대 가속도를 표시합니다.

그림 2.3. 샘플 가속도 대 주파수 플롯.
