공진

제품의 공진을 식별하는 것은 사인 진동 시험의 주요 응용 분야 중 하나입니다. 공진은 외부 자극의 주파수가 제품의 고유 진동 주파수와 동일하거나 거의 같을 때 발생합니다. 상관 주파수가 상호 작용하면 고유 주파수만 있을 때보다 더 큰 응답이 생성됩니다.

우리는 일상생활에서 공명을 자주 접합니다. 물에 적신 손가락으로 와인 잔 테두리 주위를 움직이면 자연 진동 주파수가 자극됩니다. 그러면 와인잔이 공명하여 소리가 납니다. 샤워 중에 노래를 부를 때 특정 음조에 대해 볼륨이 눈에 띄게 증가하면 싱크대나 욕조와 같은 욕실에 있는 물건의 고유 주파수가 흥미로워질 수 있습니다.

진동 시험의 공진

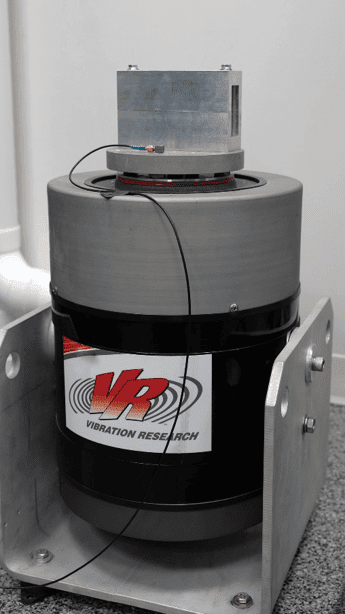

진동 시험에서 자극은 시험 프로필에 따라 제품을 진동시키는 전기 역학 또는 서보 유압 가진기입니다. 모든 품목에는 공명하는 고유 진동 주파수가 있습니다.

예를 들어 자동차 제조업체에서는 자동차 부품의 공진을 시험하는 것이 중요합니다. 고속도로에서 자동차 외부 미러의 공진이 여기되면 미러가 진동하여 운전자가 차량을 조작하기 어렵게 됩니다.

제품이 공진 주파수로 지속적으로 진동하면 진동으로 인해 제품이 피로해지고 결국 손상을 입을 수 있습니다.

동영상 예

공진 주파수에서 제품은 입력 진동보다 더 큰 가속도로 진동합니다. 다음 사인 진동 시험 비디오를 고려하십시오.

0:40초에는 가진기가 고주파로 진동하고 있어 가진기 헤드의 움직임을 확인하기 어렵습니다. 진동의 주파수가 세 개의 팔을 가진 물체의 왼쪽 팔의 공진에 가까워질수록 팔은 점점 더 강렬하게 진동합니다.

자동차 미러가 고속도로에서 비슷한 성능을 발휘한다면 주의가 산만해지거나 위험할 수 있습니다.
