신호란 무엇인가

신호는 진동 시험의 기본 개념이지만 엔지니어가 이해해야 하는 기본 개념입니다. 간단히 말해서 신호는 메신저입니다. 시험 중인 장치(DUT)를 자극하는 진동을 정의하고 DUT의 데이터를 다시 진동 제어기로 보냅니다. 그 후 엔지니어는 진동 신호를 분석할 수 있습니다.

시험 시설에서는 신호 분석을 사용하여 다음을 수행할 수 있습니다.

• 평균 마모에 따른 기기의 수명 확인
• 일시적인 이벤트에 대한 장치의 응답 확인
• 안전 표준에 따라 장치 인증
• 장비에 대한 예방적 유지보수 및 정기적인 모니터링 수행
• 그 외 다수

진동 신호 분석 설정

신호가 동작하려면 이벤트가 발생해야 합니다. 전자 응용 분야에서 신호는 다음을 통해 생성됩니다.

• 전류의 전압이나 전류량을 변경하거나
• 전자파의 진폭 또는 주파수를 변경합니다.

진동 시험 시스템에는 전기 신호를 전송하는 여러 주요 구성 요소가 있습니다. 주요한 것들은 진동 제어기, 전력 증폭기, 전기 역학 가진기 및 제어 센서입니다.

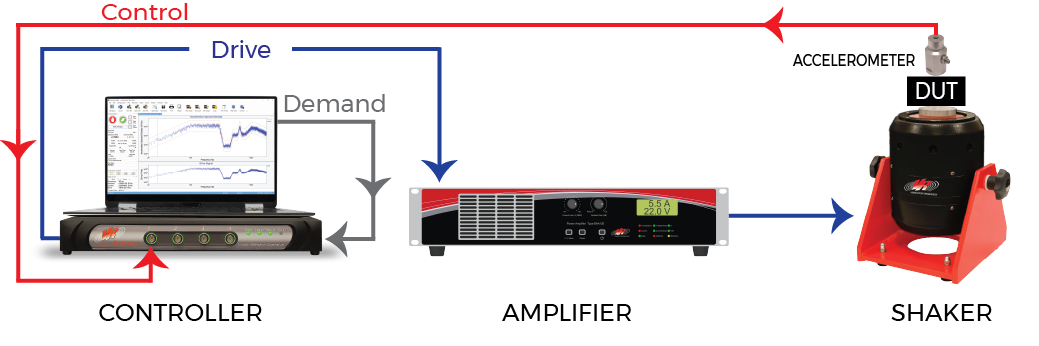

그림 1.1. 진동 제어기, 전력 증폭기, 가진기, DUT 및 변환기(제어 센서)를 포함하는 진동 시험 시스템입니다.

폐루프 제어

진동 시험 시스템은 폐쇄 루프 작동으로 실행됩니다. 진동 제어기는 전력 증폭기를 통해 가진기에 신호를 보냅니다. 그런 다음 구동 신호는 제어된 방식으로 가진기 여기를 생성합니다. 즉, 제어기는 가진기 헤드에서 관찰되는 진동을 담당합니다.

다음으로 제어 센서는 진동에 대한 DUT의 반응을 측정하고 데이터를 전기 신호로 변환합니다. 제어기는 이 신호를 수신하고 VibrationVIEW와 같은 진동 제어 소프트웨어에 정보를 전달합니다. 전류 및 전압 모니터, 저전압 계전기와 같은 원격 입력 및 출력도 제어기에 데이터를 보냅니다.
