파이로쇼크 SRS 가진기 시험

파이로충격 시험은 무대 분리 또는 전개 메커니즘과 같은 실제 응용 분야에서 발생하는 불꽃 사건이나 폭발성 부하에 대한 구성 요소의 반응을 시뮬레이션합니다. 이러한 이벤트는 높은 최고 가속도, 짧은 지속 시간 및 고주파 콘텐츠가 특징입니다.

파이로충격 시뮬레이션은 수요 충격 반응 스펙트럼(SRS)을 달성하는 파형을 생성하는 것을 목표로 합니다. 불꽃 사건의 심각성으로 인해 영향은 광범위할 수 있지만 충격이 구조를 통해 전파됨에 따라 달라집니다. 응답은 감쇠되고 주파수 내용은 소스로부터의 거리에 따라 변경됩니다.

이러한 이유로 엔지니어들은 불꽃 사건을 기준으로 시험 중인 구성 요소의 일반적인 위치를 설명하기 위해 "근거리", "중간" 및 "원거리"를 자주 사용합니다. 각 지역마다 다른 시뮬레이션 방법이 필요할 수 있습니다.

"파이로쇼크에 대한 하드웨어 민감성에 의문이 있는 경우 파이로쇼크 시험을 수행해야 합니다." – NASA-STD-7003

시뮬레이션 방법

파이로충격 발생원에 가장 가까운 구성요소(근거리 장)는 멀리 있는 구성요소보다 더 높은 여기 수준을 경험합니다. 근거리 환경에서는 필요한 고주파수 콘텐츠(최대 10kHz)를 달성하기 위해 기계적 충격이나 불꽃 시뮬레이션 기술이 필요합니다.

발화 현상의 영향은 너무 심각할 수 있으므로 엔지니어는 고주파 여기에 민감한 구성 요소를 근거리에 배치하지 않습니다. 그러나 이러한 구성 요소는 감쇠된 충격파로 인해 여전히 손상을 입을 수 있습니다. 엔지니어는 가진기 또는 기계적 여기를 사용하여 많은 미드필드 및 대부분의 원거리 구성요소에서 경험하는 충격 파형을 시뮬레이션하는 단기 과도 동작을 생성할 수 있습니다.

어떤 방법을 선택할지 결정하려면 엔지니어는 다음을 고려해야 합니다.

• 충돌 지점으로부터의 전파 거리
• 최종 제품의 구조적 감쇠
• 감쇠파형의 주파수 성분
• 시험 시스템의 달성 가능한 제어 대역폭
• 공명 및 전달률과 관련된 고정물 동역학
• 시험 표준 요구 사항

파이로쇼크 SRS 가진기 시험

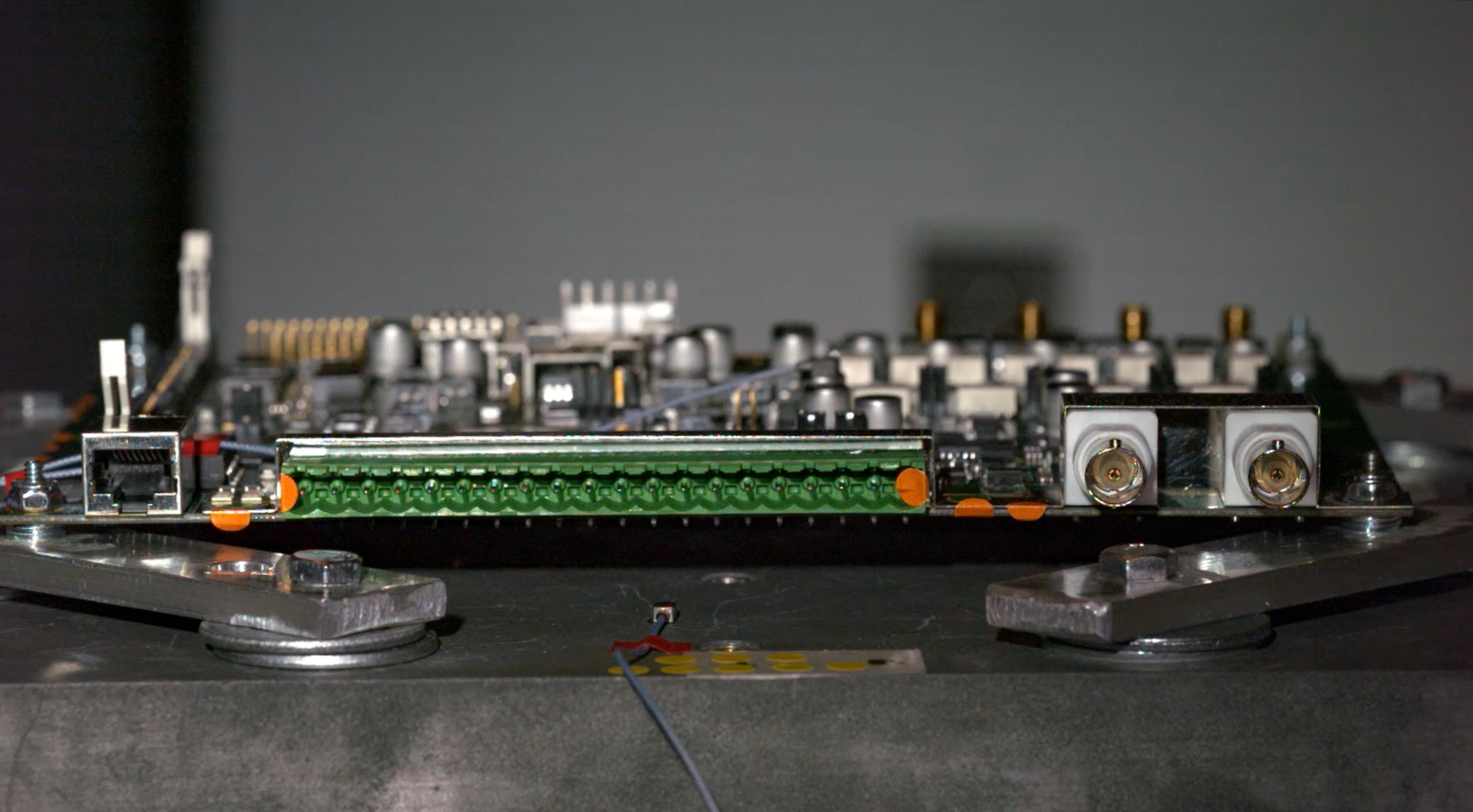

Shaker SRS 시험은 특히 초기 인증 시험 중에 원거리 구성 요소에 대한 파이로충격 시뮬레이션에 허용되는 방법입니다. 적절하게 정의된 가진기 시험은 시험 상관 관계를 단순화하고 시험 변동성을 줄이는 일관되고 반복 가능한 결과를 생성합니다. 이는 각 축에서 동일한 시험 프로필을 반복할 때 특히 유용합니다.

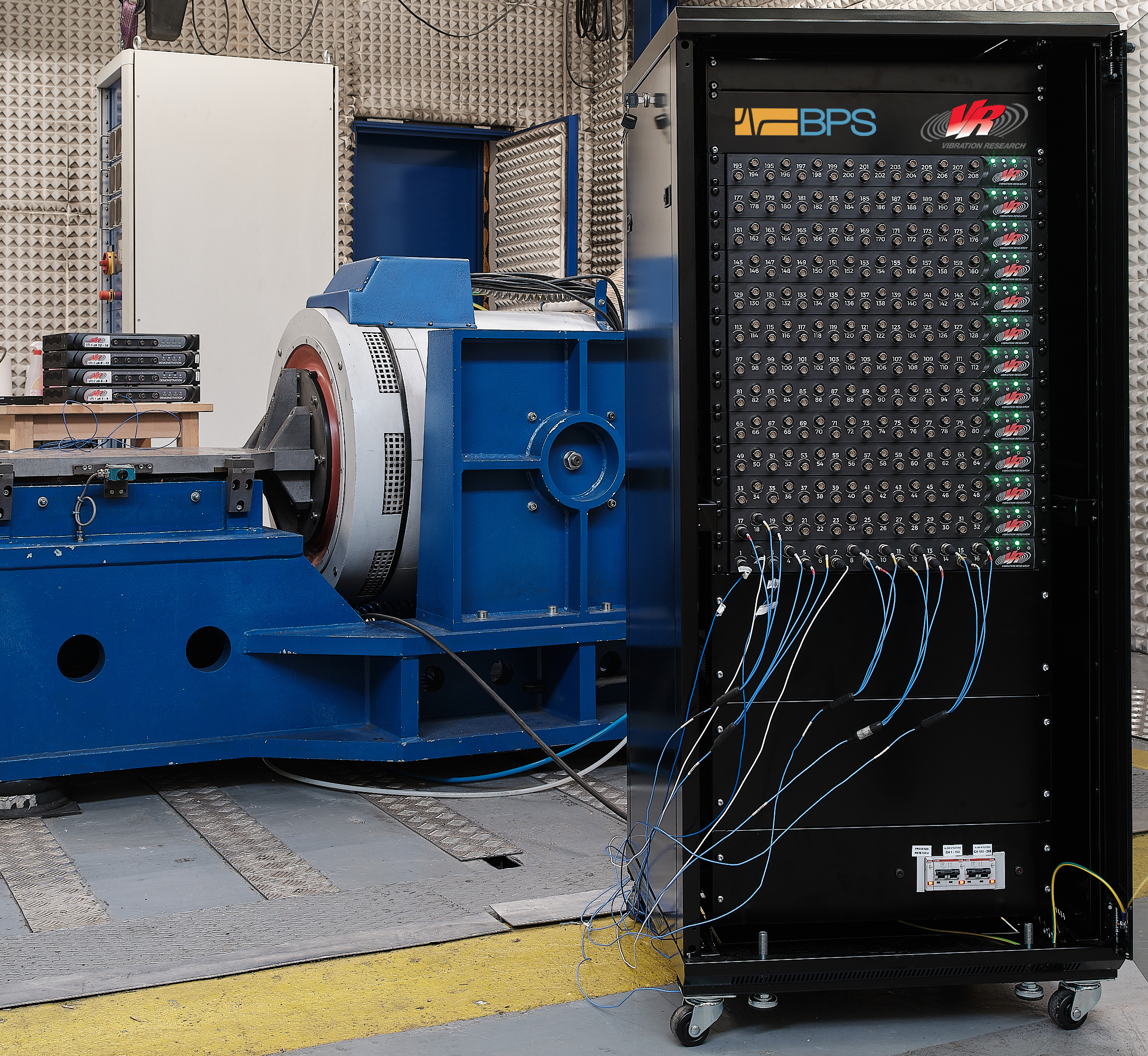

엔지니어링 팀은 페이로드에 대한 위험을 줄이고 기준 데이터를 수집하기 위해 가진기에 대한 초기 시험을 수행하도록 선택할 수 있습니다. 가진기 시험을 반복하는 것은 파이로충격을 여러 번 실행하는 것보다 간단하며 많은 시험 실험실에는 사인 및 랜덤 시험을 위한 가진기 시스템이 있습니다.

파이로충격 시험은 실제 파이로충격 사건과 비교하여 결과 SRS의 손상 가능성을 기준으로 검증됩니다. VibrationVIEW와 같은 가진기 제어 시스템은 SRS 시험을 수행하여 표준 요구 사항을 충족할 수 있습니다.

• 단기간 과도 현상의 정확한 폐쇄 루프 제어
• 조정 가능한 안전 여유 및 허용 한도
• 측정된 비행 또는 현장 데이터를 사용하여 합성 시험
• 파형 및 SRS 분석을 위한 데이터 기록

전기 역학 가진기는 최고 주파수 근거리 환경을 재현하지 못할 수 있지만 제어 가능한 많은 미드필드 및 원거리 SRS 시뮬레이션에 여전히 효과적입니다. 많은 표준에서는 요구 사항을 충족하기 위해 어셈블리 수준에서 불꽃 또는 기계적으로 유도된 충격 시험을 요구한다는 점에 유의하는 것이 중요합니다.
