사인파의 위상

이전 강의에서는 사인파의 주파수, 주기, 진폭 측정에 대해 배웠습니다. 위상은 사인파의 또 다른 측정값이며, 주기에서 파형의 위치를 ​​나타냅니다. 각도(0°-360°) 또는 라디안(0-2π)으로 측정되며 그리스 기호 파이(ф)로 표시됩니다.

그림 1.3. 사인파의 다양한 단계.

위상 비교

진동 시험에서 엔지니어의 관심은 개별 파동의 위상이 아니라 사인파와 기준파 간의 위상차입니다. 두 개의 사인파가 동시에 주기의 동일한 지점에 있지 않으면 위상이 다릅니다.

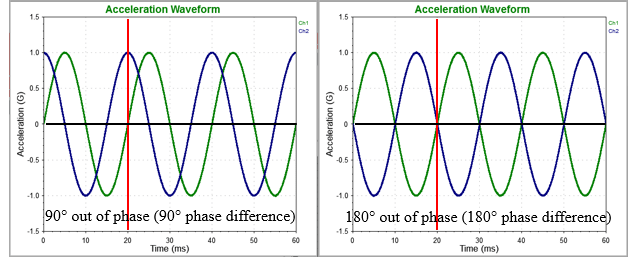

그림 1.4. 두 사인파 사이의 위상차. 왼쪽은 90° 위상차입니다. 오른쪽은 180° 차이가 납니다.

"90도 위상차"는 한 파동이 0에 있고 다른 파동이 최고점에 있을 때를 의미합니다(그림 1.4 참조). 즉, 녹색 파동이 0° 위상에 있을 때 파란색 파동은 90°에 있습니다.

"180도 위상차"는 영점이 동일하게 유지되지만 한 신호가 최고점에 있을 때 다른 신호는 최저점에 있음을 의미합니다. 즉, 녹색파가 0° 위상에 있을 때 파란색 파동은 180°입니다.

사인 진동 시험

이제 진동 시험에 주파수, 주기, 진폭 및 위상을 적용할 수 있습니다. 엔지니어가 고정된 주파수와 진폭으로 가진기에 대해 사인 시험을 실행하면 가진기 헤드가 규칙적인 주파수와 진폭으로 진동합니다.

예

가진기 헤드의 위치를 측정하는 장치를 배치하고 1Hz에서 단일 톤 사인 시험을 실행했다고 가정해 보겠습니다. 시간 경과에 따른 장치 위치 및 정지 위치에 대한 상대적 플롯은 그림 1.5와 유사합니다. 가진기 헤드는 1초에 걸쳐 한 사이클을 완료합니다. 마찬가지로 500Hz에서 단일 톤 사인 시험을 실행하면 가진기는 1초에 500사이클을 완료합니다.

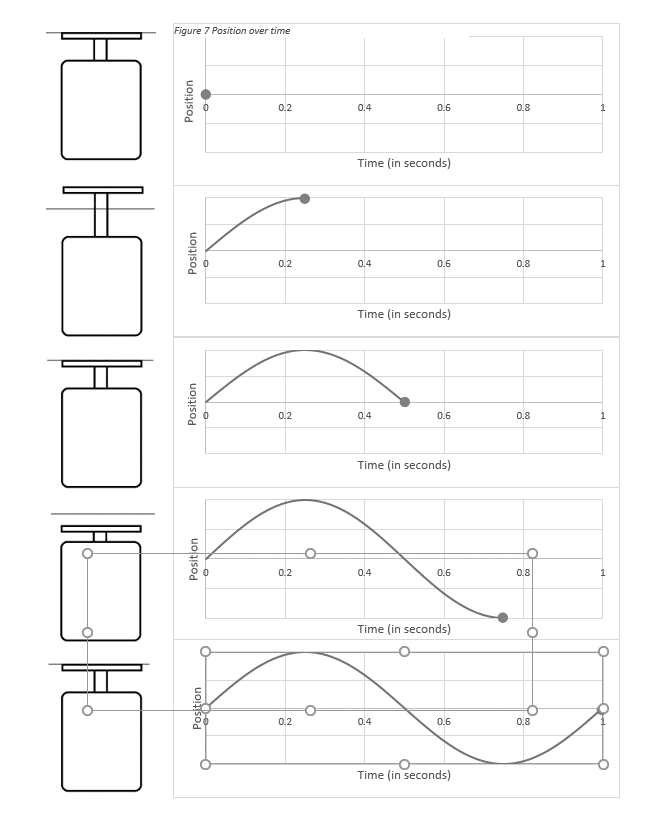

그림 1.5. 정지 위치를 기준으로 시간 경과에 따른 장치의 위치입니다.
