스윕 범위와 스윕 속도

진동 시험에서 사인 스윕 시험은 제품의 공진 주파수를 결정하는 데 도움이 됩니다. 아래에서는 엔지니어가 사인 스윕 시험을 정의하는 데 사용하는 두 가지 매개변수인 스윕 범위와 스윕 속도를 간략하게 설명합니다.

스윕 범위

엔지니어는 정의된 주파수 범위에서 스위프 사인 톤으로 사인 시험을 실행하는 경우가 많습니다. 이 경우 스윕 범위는 스윕의 최소 및 최대 주파수를 결정하므로 사인 ​​시험 프로필을 정의합니다.

사인 시험을 제어하는 데 사용되는 소프트웨어에 따라 스윕은 여러 가지 방법으로 정의할 수 있습니다.

• 가장 낮은 값에서 가장 높은 값까지 단일 패스(스윕 업)
• 가장 높은 값에서 가장 낮은 값까지 단일 패스(아래로 스윕)
• 최소 주파수와 최대 주파수 사이를 앞뒤로 스윕합니다.
• 같은 방향으로 연속 스윕(루프)

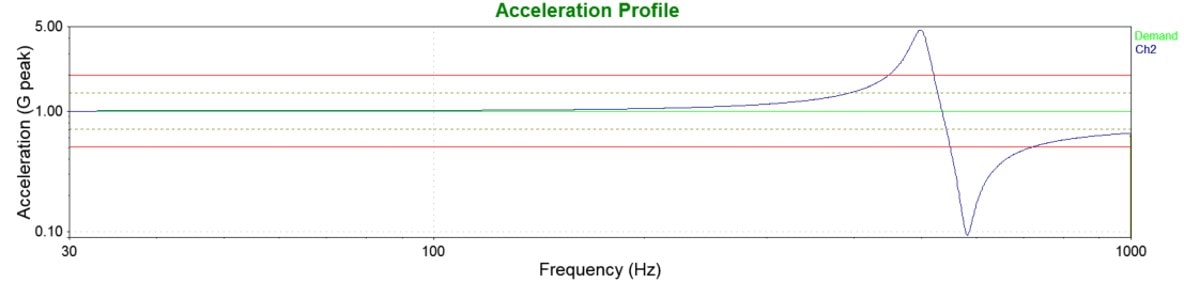

예를 들어 30Hz~1,000Hz의 스위프 범위를 생각해 보세요. 제어기는 제품을 30Hz의 속도로 흔들어 시험을 시작합니다. 그런 다음 제어기가 1,000Hz에 도달할 때까지 시간이 지남에 따라 주파수를 증가시킵니다.

스윕이 높은 주파수에서 시작되고 낮은 주파수에서 끝나도록 시험을 정의할 수도 있습니다.

진동의 스윕 범위VIEW

VibrationVIEW Sine 소프트웨어 모듈을 사용하여 사인 스윕 시험을 실행할 수 있습니다. 기본 스위프 범위는 30Hz~100Hz입니다. 1회의 스윕 기간은 사인 톤을 30Hz에서 시작하여 최대 100Hz까지 스윕합니다. 2회의 스위프 기간은 30Hz에서 시작하여 최대 100Hz까지 스위프한 다음 다시 30Hz로 스위프합니다.

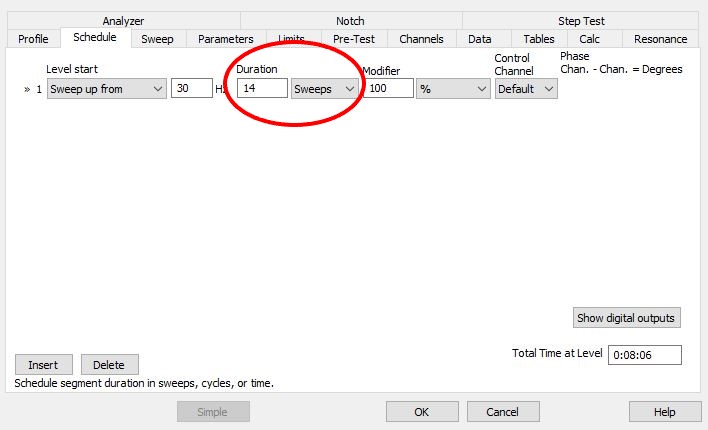

시험 표준에서는 "30Hz에서 100Hz로, 다시 30Hz로 총 7회 전환"이라는 선을 따라 스윕 횟수를 정의할 수 있습니다. VibrationVIEW에서는 이 표준을 충족하기 위해 14회의 스윕 기간을 설정합니다.

소프트웨어는 이러한 값을 시작 및 종료 주파수로 참조하며 시험 프로필에서 이를 조정할 수 있습니다.

스윕 속도

스윕 속도는 제어기가 주파수 범위를 스윕하는 속도를 결정합니다. 단위 시간당 적용되는 주파수 범위로 측정됩니다. 스윕 속도는 선형 또는 로그일 수 있습니다.

스위프 속도 및 주파수 오류

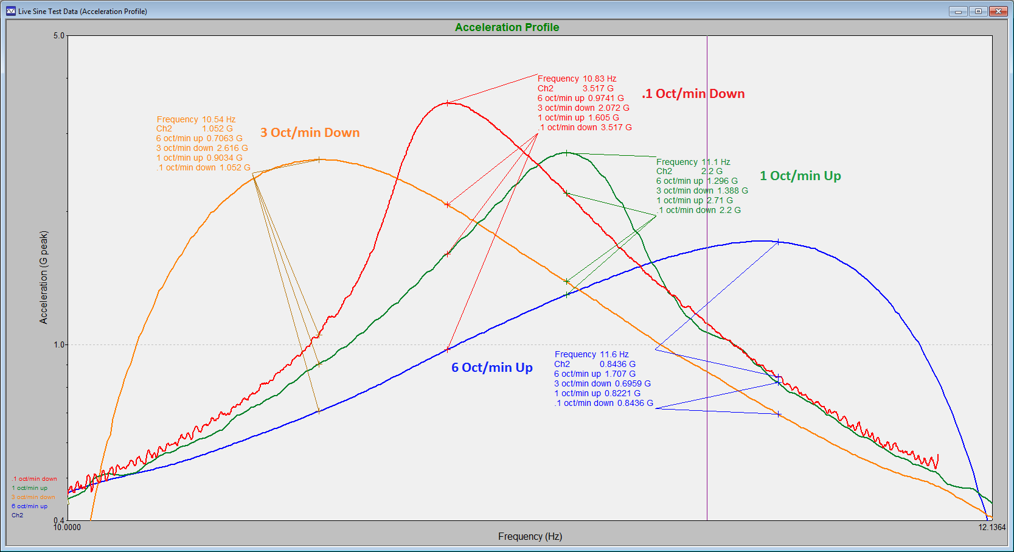

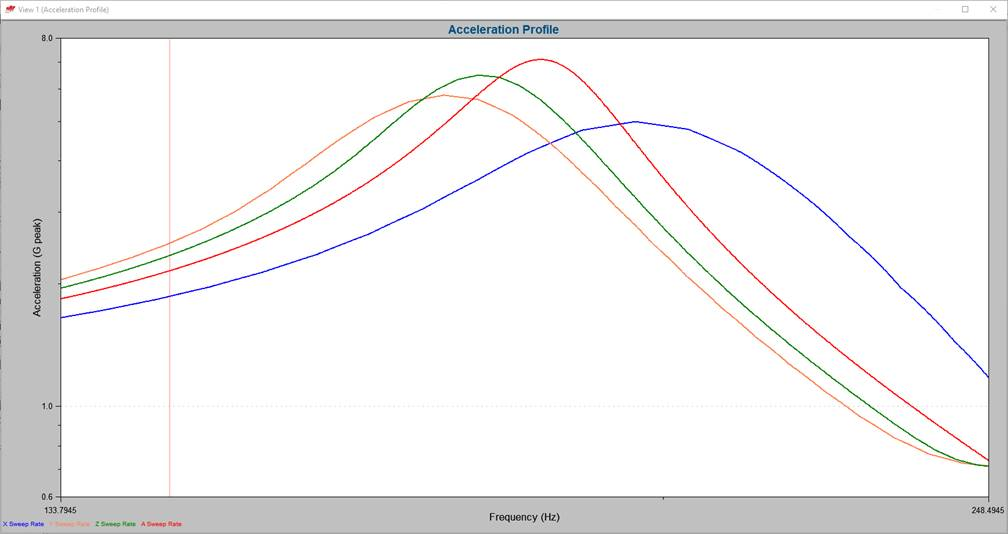

스윕 속도가 올바르지 않으면 주파수 관련 오류가 발생할 수 있습니다. 너무 빠른 스위프 속도를 설정하고 사인 드웰을 정의하면 소프트웨어가 공진 주파수가 아닌 주파수에서 드웰할 가능성이 높습니다. 다음 예에서는 더 빠른 스위프 속도와 관련된 곡선을 고려할 때 0.10oct/min 스위프가 가장 정확한 것으로 보입니다.

더 빠른 스위프 중 하나로 결정된 공진 주파수에서 시험을 시작한 경우 제어기는 값이 실제 90도 위상이 아니라는 것을 인식하고 올바른 주파수를 검색합니다.
