현장 데이터 재현(FDR)

랜덤 진동 시험의 주요 목적은 시험 대상 장치(DUT)를 고장나게 하는 것입니다. 랜덤 진동은 에너지 분포를 결정하기 위해 전력 스펙트럼 밀도(PSD)를 사용하여 다양한 주파수를 동시에 자극합니다. 공진 주파수가 동시에 여기되면 고장이 발생할 수 있습니다.

최고가속

랜덤 진동 시험은 사인 시험보다 실제 조건을 더 잘 반영합니다. DUT가 한 번에 하나의 단일 톤 진동을 경험하는 경우는 거의 없으며 오히려 다양한 주파수에 걸쳐 자극의 조합을 경험합니다.

그러나 랜덤 시험은 실제 환경을 정확하게 재현한 것이 아니라 근사치일 뿐입니다. 랜덤 진동 제어는 데이터의 가우스 분포를 가정하지만 현실 세계에서는 항상 그런 것은 아닙니다. 소프트웨어 프로그램이 랜덤 시험에 사용하는 평균화 방법은 해를 끼칠 수 있는 극단적인 피크를 "평균화"할 수 있습니다.

최대 가속 없이 시험하면 시험이 부족해질 수 있습니다. 엔지니어가 최대 가속도가 고장의 원인이라고 판단하는 경우 랜덤 시험 프로필에 최대값을 다시 추가하거나 다른/보충 시험 방법을 선택해야 합니다.

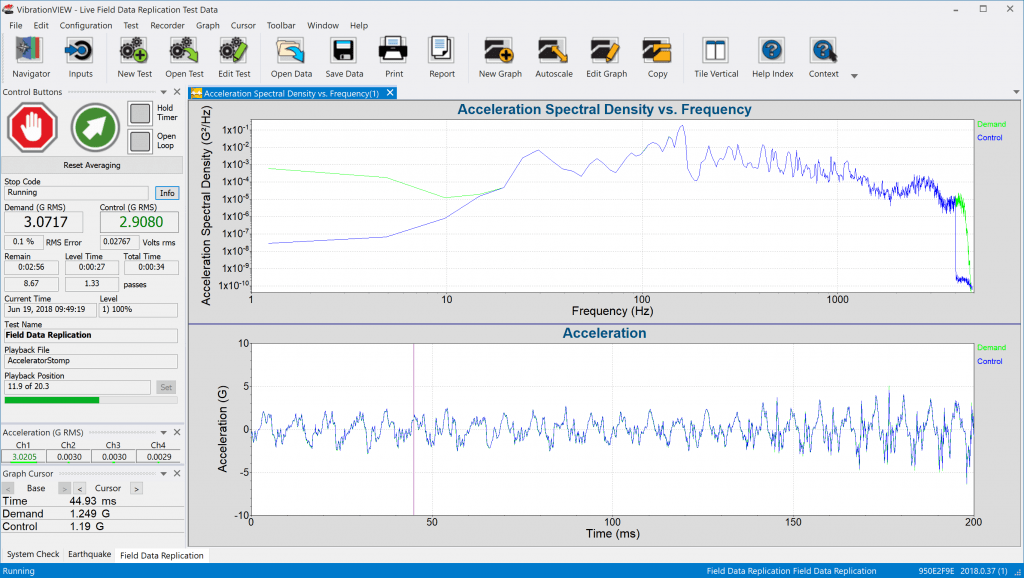

VibrationVIEW의 현장 데이터 복제(FDR) 소프트웨어 모듈은 높은 피크를 포함하여 실험실의 가진기에서 현장 기록을 복제합니다. 단일 주요 작동 조건을 최대한 정확하게 시험하기 위한 옵션입니다.

필드 데이터 복제

FDR 모듈은 반복적인 시간 기록 재생을 수행합니다. 시험 엔지니어는 시간 기록 파일을 가져오고 VibrationVIEW는 이를 제어 참조로 재생합니다. 목적은 현장 환경의 파형을 복제하여 잠재적으로 손상을 줄 수 있는 피크를 포함하는 것입니다. 결과는 1:1 복제입니다.

FDR은 진동 시험을 전체 수준으로 신속하게 가져오며 최소한의 설정/구성이 필요합니다. FDR 시험의 목표는 모든 환경을 복제하는 것이므로 시험이 반드시 랜덤일 필요는 없습니다.

FDR 사용 방법

기록된 파형을 복제하기 위해 엔지니어는 단일 데이터 파일을 최대 2개까지 가져올 수 있습니다.³² 샘플. FDR은 한 번에 하나의 파형을 실행하지만 엔지니어는 단일 프로필에서 최대 5개의 파일을 재생하고 제어를 위해 다른 채널을 선택할 수 있습니다.

FDR 시험은 지정된 기간 동안 파형을 다시 생성할 수 있으며 파형은 임의의 요소로 확대 또는 축소될 수 있습니다. 또한 시험은 설정된 기간 동안 다양한 강도 수준에서 실행될 수 있습니다.

보기: 현장 데이터 복제 기술의 기초 기술 토크

필터

엔지니어는 FDR 시험 전이나 도중에 데이터 스트림에 필터를 적용할 수 있습니다. 라이브 스트리밍 중에 저역 통과 필터, 고역 통과 필터 또는 노치 필터를 적용하고 수정할 수 있습니다. 제어기가 자동으로 컨트롤을 조정합니다.

예를 들어 윙윙거리는 소리, 삐걱거리는 소리, 덜거덕거리는 소리 시험을 통해 구성 요소가 실제 환경에서 어떻게 작동하는지 확인합니다. 엔지니어는 짜증나는 소음을 제거하기 위해 다양한 주파수를 거부할 수 있습니다. 이 작업은 다른 주파수가 노이즈를 보완하는지 또는 미리 결정된 오류를 자극하지 않고 동일한 파형에서 노이즈가 생성되는지 확인하는 데 도움이 됩니다.

FDR 및 랜덤 시험

FDR을 사용하면 현장 환경을 근사화할 필요가 없으며 많은 상황에서 유용합니다. 그러나 이 시험 방법은 랜덤 진동 시험을 대체하지 않습니다. 복제된 파형은 필드 데이터와 동일하므로 잠재적 변동성을 포착하지 않습니다. FDR은 환경의 한 인스턴스를 표현하는 반면, 랜덤 시험은 통계적 평균을 제공합니다. "랜덤 진동 시험란 무엇입니까?"에 설명된 대로:

"FDR이 한 명의 운전자가 규정된 경로를 운전하는 동안 경험하는 것을 정확하게 포착할 수 있는 경우, 랜덤는 동일한 코스를 따르려고 노력하는 수천 명의 다른 운전자의 평균을 나타냅니다."

FDR 시험은 하나의 특정 환경을 나타내며 대부분의 DUT는 작동 수명 전반에 걸쳐 다양한 조건을 경험합니다. 일부 프로그램에서는 엔지니어가 격리된 조건을 시험해야 하며 FDR은 이러한 유형의 응용 분야에 적합합니다.
