실측 데이터로 SRS 시험 개선

다양한 매개변수가 지정된 충격 반응 스펙트럼(SRS)과 동등한 펄스를 합성하는 데 사용됩니다. 시험 업계에서는 표준 합성 파형 세트를 사용하여 SRS를 개발합니다.

표준 합성 파형

• 선형 처프
• 지수 처프
• WavSyn
• 버스트 랜덤
• 버스트 랜덤의 선형 처프
• 버스트 랜덤의 지수적 처프
• 봉투 버스트 랜덤

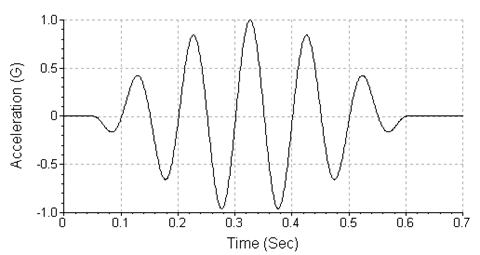

• 감쇠된 사인파

이러한 파형은 대부분 변형이 있습니다. 예를 들어, WavSyn 합성은 중앙 정렬, 왼쪽 정렬, 순차 정렬 또는 교대 정렬이 가능합니다.

선정 프로세스

올바른 합성 파형 유형을 선택하는 것은 의도한 애플리케이션에 따라 다릅니다. 예를 들어, WavSyn은 파이로 충격 시험에 적합한 짧은 지속 시간의 고주파 파형을 생성합니다. Burst 랜덤 및 Enveloped Burst 랜덤 방법은 지진 시험에 적합한 장기간의 고정된 랜덤 파형을 생성합니다.

합성 펄스의 주파수 응답이 실제 과도 현상과 일치하지 않는 경우가 많습니다. 이벤트를 근사화하려면 합성 파형이 현장 환경에서 발견되는 주파수 범위에서 장치를 시험해야 합니다.

올바른 저주파 또는 고주파 진동이 없는 합성 파형은 현실적인 시험 결과를 가져올 수 없습니다. 또한 특정 주파수 범위에서 에너지가 과도한 파형은 과도한 시험을 초래할 수 있습니다.

현장 기록 데이터 사용

현장 기록 파형은 지정된 SRS를 충족하거나 초과하도록 수정될 수 있습니다. 결과적인 시간 파형은 현장 환경과 유사합니다. 가장 중요한 점은 주파수 응답이 현장 조건에서 시험 대상 장치(DUT)를 반영한다는 것입니다.

봉투 녹음 세트 생성

시간 파형 기록은 단일 고유 이벤트를 나타낼 수 있습니다. 그러나 하나의 이벤트를 합성된 SRS 파형의 기초로 사용하면 현장에서 발생할 수 있는 충격 진동에 대한 불완전한 설명이 제공됩니다. 이를 방지하기 위해 엔지니어는 여러 녹음을 하나의 파형으로 결합할 수 있습니다.

일시적인 이벤트의 경우 여러 현장 기록을 결합하는 올바른 방법은 각 주파수에서 최대 가속도 값(평균이 아님)을 찾는 것입니다. 이 "최대 엔벨로핑" 기술은 실제 녹음 그룹의 각 주파수에서 최대 가속도를 사용하여 SRS 곡선을 생성합니다.

VibrationVIEW 및 Excel 소프트웨어 도구를 사용하여 봉투형 SRS를 생산하는 과정은 다음과 같습니다.

1. 기록 로드: 동일한 이벤트의 여러 파형 기록을 VibrationVIEW에 개별적으로 로드합니다.
2. 데이터를 Excel에 복사: VibrationVIEW의 각 녹음에 대한 데이터 파일을 복사하여 Excel 워크시트에 붙여넣습니다.
3. 각 주파수(봉투)에서 각 녹음의 최대값 결정: Excel에서 각 주파수에 대한 최대 가속 값을 선택합니다.

수정된 사용자 파형 생성

SRS 합성을 위한 매개변수는 지정된 SRS 곡선과 일치하는 펄스를 생성하는 데 사용됩니다. 엔벨로프된 기록 데이터를 기반으로 사용자가 수정한 파형을 생성하려면 다음 단계를 사용하십시오.

1. 실제 데이터 파일(.txt 형식)을 가져와 사용자 정의 과도 생성을 시작합니다. 실제 녹음 중 하나를 선택하고 녹음의 데이터 파일을 사용자 정의 과도 시험 유형으로 가져옵니다.
2. 봉투 데이터를 사용하여 최대 중단점 테이블 생성: Excel 워크시트에서 최대 봉투 데이터 파일을 선택하여 복사한 후 사용자 정의 과도 시험 프로필의 중단점 테이블 섹션에 붙여넣습니다.

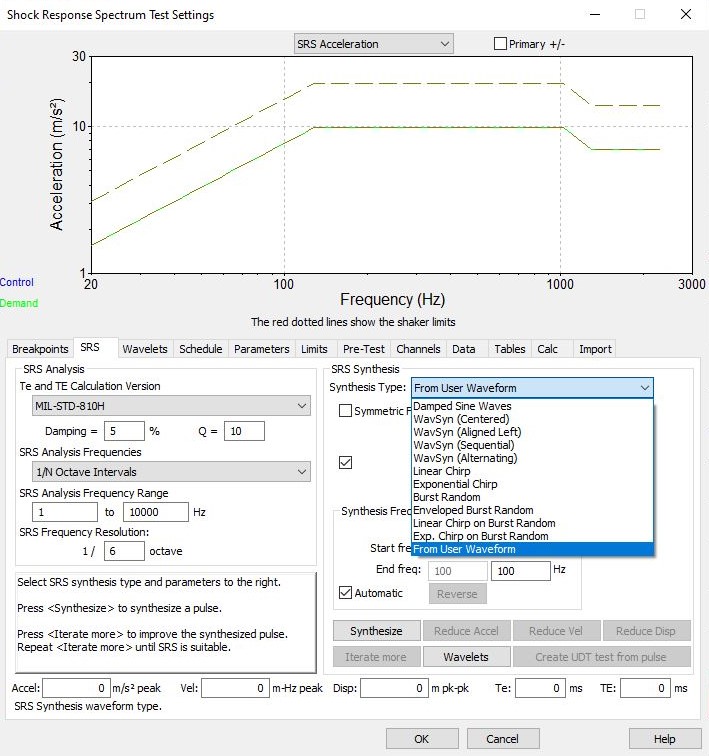

3. 수정된 사용자 파형 합성: VibrationVIEW 사용자 정의 과도 시험에서 SRS 탭을 클릭하고 사용자 파형에서를 선택한 다음 합성을 클릭합니다.

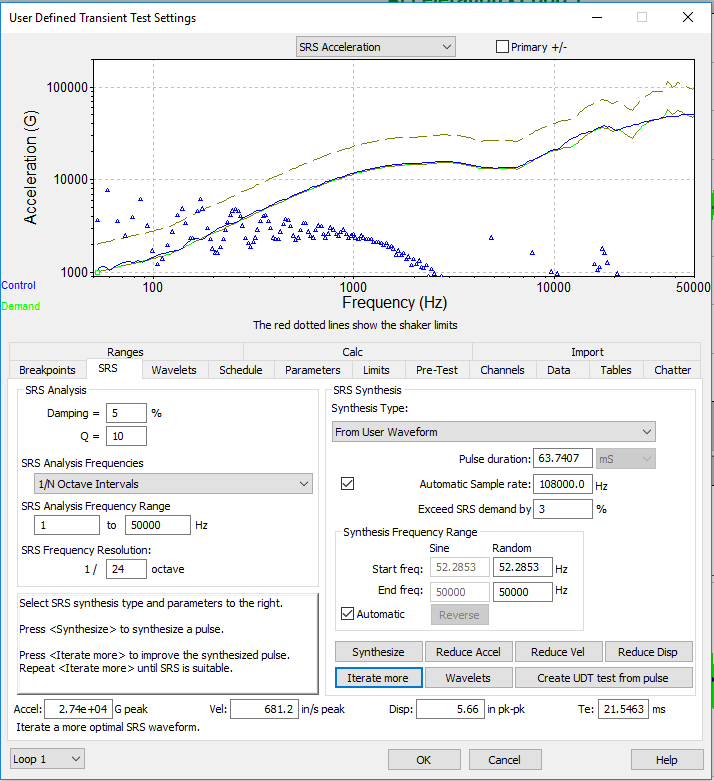

1. 필요에 따라 반복: 반복 반복을 클릭하면 웨이블릿이 조정되어 SRS를 조정하여 SRS 최대 중단점 테이블 값을 충족하거나 초과하는 파형을 생성합니다.

1. 시험 실행: 시험 프로필을 저장하고 시험을 실행합니다. 시험을 실행하면 실제 데이터와 비교할 수 있는 합성 파형에 대한 데이터 파일이 생성됩니다.

파형 비교

포락 데이터와 표준 합성 파형에서 생성된 파형은 기록된 파형과 비교하여 평가할 수 있습니다.

먼저 파형 모양을 고려합니다. 기계적 충격 시험 프로필은 현실적으로 주파수 영역 전체에 걸쳐 올바른 진폭에서 DUT를 시험해야 합니다.

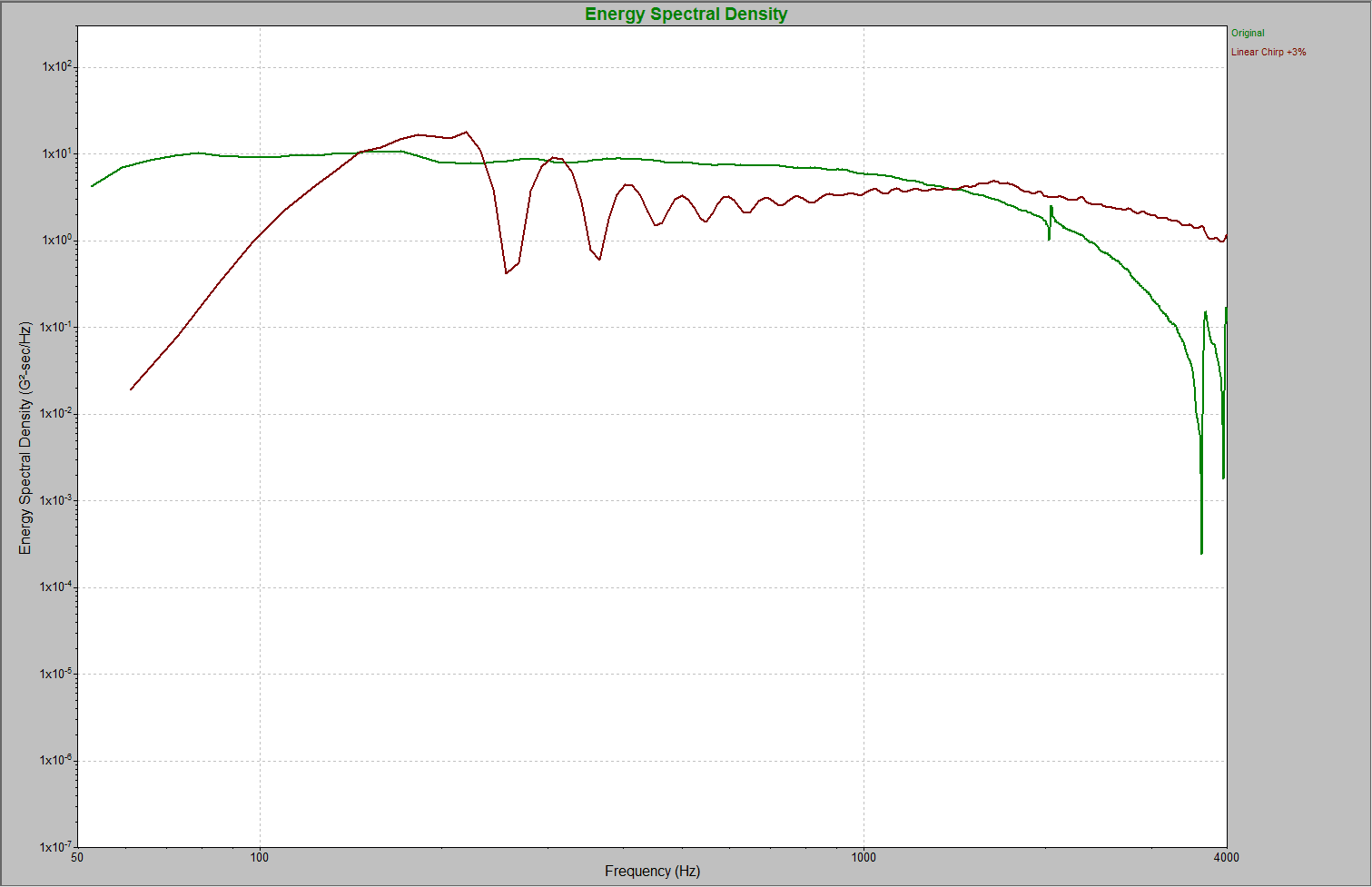

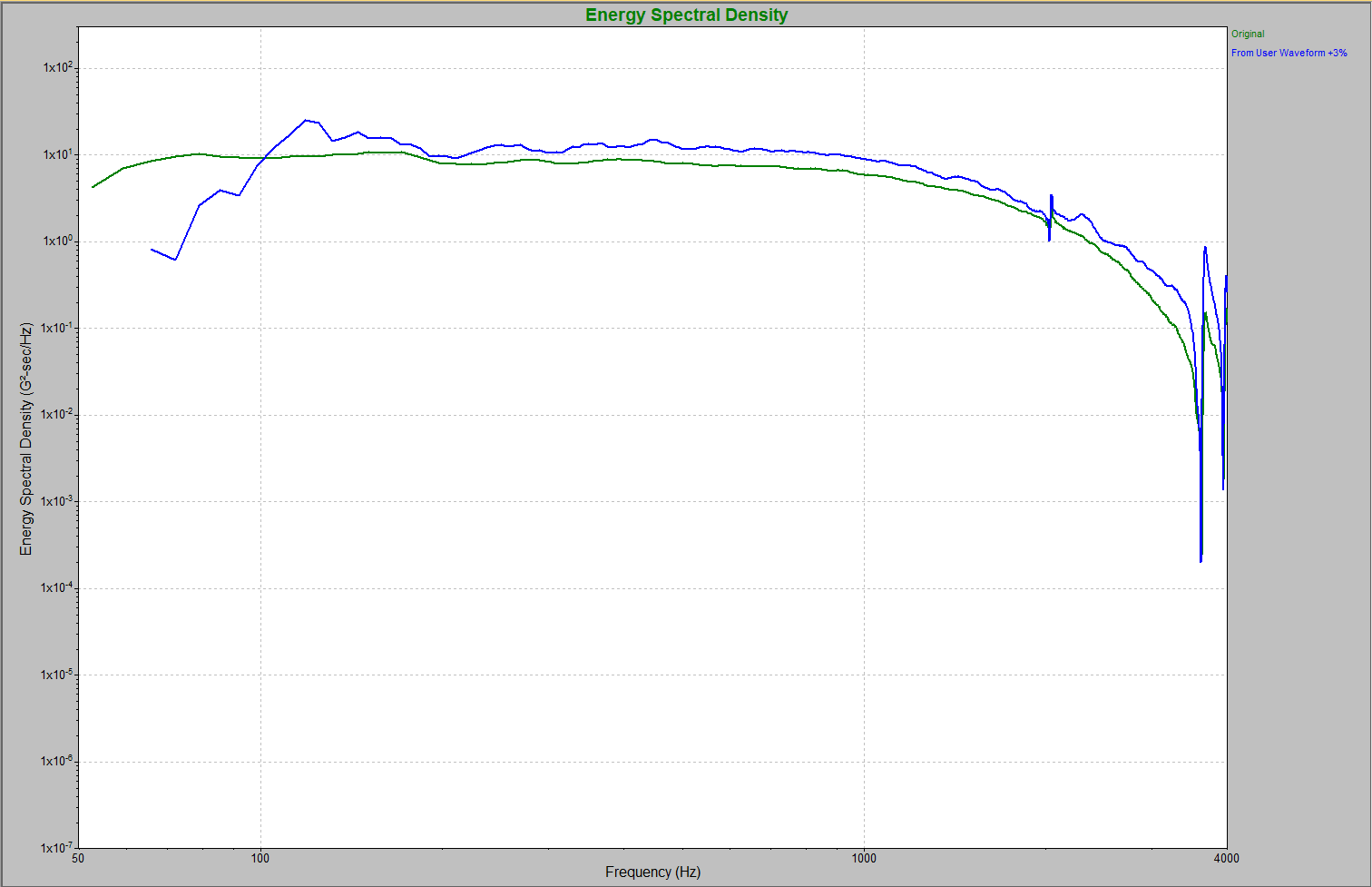

주파수 내용도 말해줍니다. 정확한 합성 파형은 실제 파형과 동일한 주파수 범위에 대해 DUT를 시험해야 합니다. 올바른 저주파 또는 고주파 진동이 없는 합성 파형은 실제 시험 결과를 얻을 수 없습니다.

마지막으로 엔지니어는 파형의 에너지나 진폭을 고려해야 합니다. 정확한 파형 모양과 주파수 내용 외에도 정확한 시험 프로필은 실제 파형과 동일한 진폭을 가져야 합니다.

결론

최대 엔벨로핑 기술로 생성된 수정된 사용자 파형은 파형 형태, 주파수 내용 및 진폭 측면에서 현장 기록과 유사한 SRS 파형을 생성합니다.

표준 합성 파형은 실제 과도 현상과 일치하지 않는 경우가 많습니다. 이는 수학적 알고리즘으로 생성되며 수정된 사용자 파형의 실제 품질과 일치할 수 없습니다.

실제 녹음 세트를 기반으로 수정된 사용자 파형은 실제 특성을 유지하고 녹음된 이벤트를 정확하게 반영하는 SRS 파형을 생성합니다.
