Analyzer 그래프 소개

VibrationVIEW 분석기 패키지는 네 가지 기본 그래프 기능과 두 가지 덜 일반적인 기능으로 데이터를 표시합니다.

분석기 그래프 기능

전달함수: 전달함수 그래프는 특정 주파수 범위에서 두 신호에 대한 교차 스펙트럼 값의 비율과 신호 간의 위상 관계를 표시합니다. 이는 랜덤 및 충격 시험과 관련이 있습니다.

총 고조파 왜곡(THD): THD는 특정 주파수에서의 가속도와 해당 주파수의 다음 10개 고조파에서의 가속도를 비교하여 신호의 고조파 함량을 결정합니다. THD는 가진기가 진동 제어기의 신호를 얼마나 잘 재현하는지 측정할 수도 있습니다. 이는 사인 시험에 적용됩니다.

코히어런스: 코히어런스 그래프는 주파수 영역에서 상관관계 계산 값을 도표로 나타낸 것입니다. 두 개의 값이나 신호 사이의 관계를 조사하는 통계입니다. 두 신호의 위상차가 일정하고 주파수와 파형이 동일하면 코히어런스가 있습니다. 코히어런스 그래프는 랜덤 및 충격 시험에서 가장 널리 사용됩니다.

교차 스펙트럼: 교차 스펙트럼 그래프는 설정된 주파수 범위에 대한 여러 신호의 진폭과 위상을 표시합니다. 이는 랜덤 시험에 적용됩니다.

스펙트럼 그래프: 스펙트럼 그래프는 신호의 고속 푸리에 변환(FFT) 플롯입니다. 산점도는 선택한 입력 하나를 두 번째 입력과 비교합니다.

시험 설정의 추가 옵션

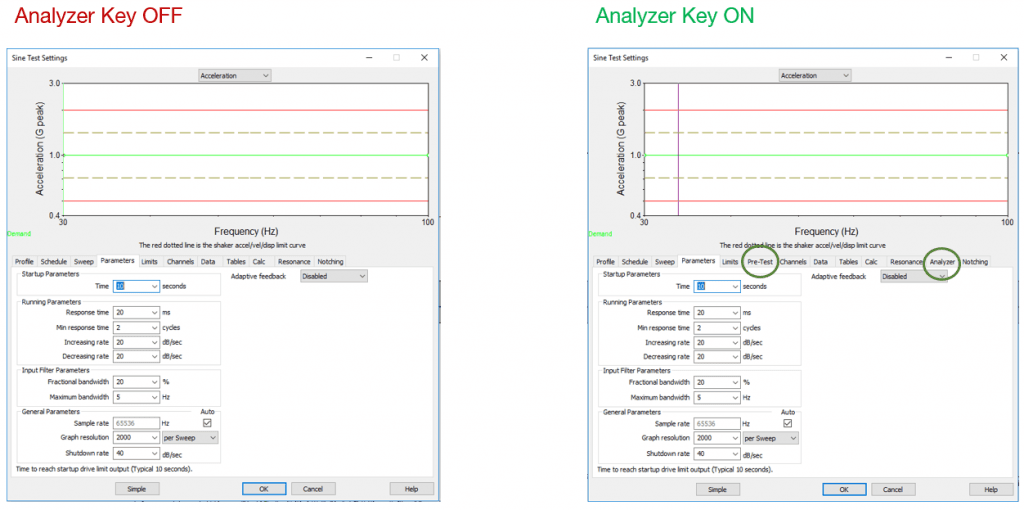

분석기 키가 활성화되면 시험 설정 대화 상자에 사전 시험 및 분석기라는 두 개의 추가 탭이 나타납니다(그림 1.1).

사전 시험 탭

사전 시험 탭에서 사전 시험 활성화 옵션을 선택하여 개방형 루프 사전 시험 분석 및 시험 결과 예측을 수행합니다. 사전 시험에서는 가진기의 노이즈 플로어를 극복할 수 있을 만큼 충분한 진폭의 가진기에 낮은 레벨의 개방 루프 출력을 보냅니다.

사전 시험 옵션은 출력 및 측정된 응답을 사용하여 전체 레벨 시험의 진폭 레벨을 예측하고 공진 위치와 같은 시험 응답에 대한 통찰력을 제공합니다. 조기 가시성은 잠재적인 과잉 시험에 대한 우려가 있을 때 특히 유용합니다.

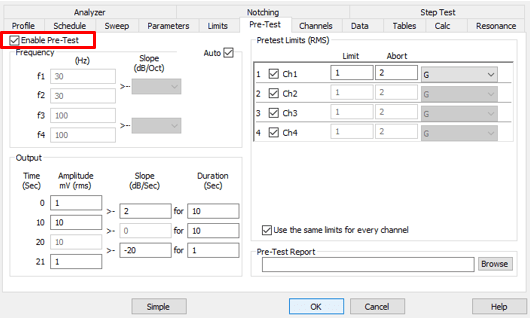

사전 시험 옵션을 사용하려면 새 시험을 선택하고 적절한 시험 유형을 선택합니다. 그런 다음 고급 > 사전 시험을 선택합니다. 사전 시험을 구성하려면 사전 시험 활성화를 선택합니다(그림 1.2). 구성에는 목표 주파수 범위, 출력 및 채널 제한이 포함됩니다.

분석기 탭

분석 매개변수를 설정하려면 분석기 탭으로 이동하세요. 매개변수 선택은 시험 유형에 따라 달라집니다(그림 1.3).

참고:: 사인 시험의 경우 소프트웨어가 THD 데이터를 수집하도록 시험을 시작하기 전에 스웹트 THD 옵션을 선택하는 것이 매우 중요합니다. 또한 FFT 분석 라인을 기본값인 2,048 이상으로 늘리는 것이 도움이 될 수 있습니다.

분석기 키 프로그래밍

VibrationVIEW 분석기는 옵션 기능이며, 이 기능을 활성화하려면 소프트웨어 키를 프로그래밍해야 합니다. 분석기 키를 구매하거나 갱신하려면 영업팀에 문의하세요.
