랜덤 시험 제어 파라미터

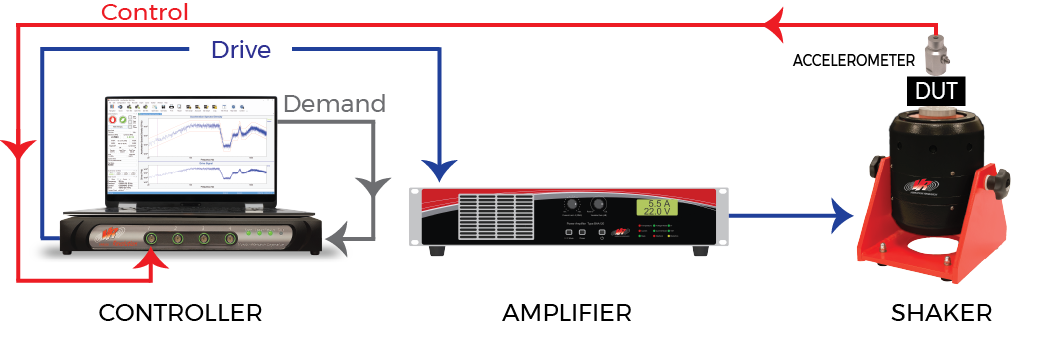

폐쇄 루프 진동 시험 시스템에서 제어기는 증폭기를 통해 가진기에 신호를 출력합니다. 그런 다음 변환기는 시험 중인 장치(DUT)의 응답을 다시 제어기로 보냅니다. 시스템은 피드백을 사용하여 시험 엔지니어가 설정한 매개변수에 따라 출력을 모니터링하고 조정합니다.

제어 루프는 원하는 출력을 달성하기 위해 조정하는 물리적 시스템 및 제어 기능을 나타냅니다. 이러한 매개변수를 조정하면 제어 알고리즘이 DUT의 응답에 응답하는 방식이 결정됩니다.

임의 시험 제어 매개변수

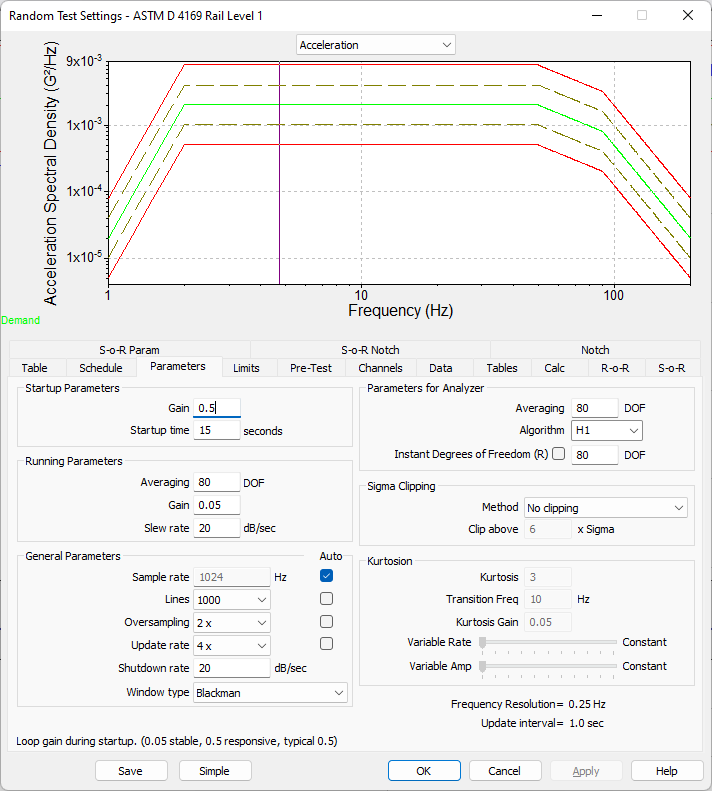

VibrationVIEW 랜덤 시험 모드에서 시험 엔지니어는 랜덤 시험 설정 대화 상자의 매개변수 탭에서 제어 루프 매개변수를 정의할 수 있습니다. 이 과정의 맥락에서 주목해야 할 몇 가지 매개변수가 있습니다.

평균화

평균 자유도(DOF) 매개변수는 소프트웨어가 주파수 데이터를 평균화하는 데 사용하는 통계적 DOF 요소를 정의합니다. DOF 값은 소프트웨어가 주파수 데이터에 통합하는 독립적인 정보 조각의 수를 결정합니다.

DOF가 높을수록 선이 더 부드러워지지만 제어기가 변경 사항을 표시하는 속도가 느려집니다. 데이터 블록을 획득하는 데 필요한 시간은 블록 길이, 업데이트 속도 및 샘플링 속도에 따라 결정됩니다.

해상도 라인

Lines 매개변수는 제어 루프의 주파수 분해능을 정의합니다. 라인 수를 늘리면 저주파와 날카로운 공명을 더 잘 제어할 수 있지만 제어기가 시작되고 변화하는 시스템 다이내믹에 느리게 반응합니다.

유효한 라인 값에는 적절한 샘플링 속도와 업데이트 속도가 필요합니다. 예를 들어 104,000라인의 분해능을 달성하려면 샘플링 속도를 54,000, 60,000 또는 65,536으로 설정하거나 2x 업데이트 속도에서 26,214.4Hz를 사용합니다.

창 유형

창 유형 매개변수는 FFT 계산을 위한 창 유형을 구성합니다. 윈도우화 수업에서 설명한 대로 윈도우화는 불연속성에 대한 강조를 제거하고 누출 효과를 줄입니다.

시그마 클리핑

시그마 클리핑 방법 드롭다운 목록에는 랜덤 파형의 피크 값을 제한하는 다양한 방법이 포함되어 있습니다. 가우스 랜덤 데이터의 경우 일반적인 피크 값은 RMS의 약 3배입니다. 흔하지는 않지만 파형에는 RMS의 4배에 해당하는 피크 값이 포함되며, 드물게 RMS의 5배를 초과할 수도 있습니다. 랜덤 시험을 오래 실행할수록 피크가 높아질 가능성이 높아집니다.

시그마 클리핑 방법을 사용하면 사용자가 제어기에서 생성된 값에 상한을 설정할 수 있습니다. 피크를 클리핑하면 왜곡이 발생합니다. 그러나 최대 피크 값을 제한하는 것은 합리적인 절충안이 될 수 있습니다.

읽기: 언제 랜덤 진동 신호를 클립해야 합니까?

랜덤 진동 시험 소프트웨어

VibrationVIEW 랜덤 시험 모드는 사용하기 쉬운 인터페이스로 최대 104,000라인의 제어를 제공합니다. 사용자는 포괄적인 그래프 표시 옵션을 사용하여 랜덤 데이터를 분석하거나 고급 시험 개발 옵션을 사용하여 기록된 데이터에서 시험을 생성할 수 있습니다.

다음 리소스는 VibrationVIEW 소프트웨어에서 랜덤 진동 시험을 생성하는 방법을 안내합니다.
