04샘플링 · 보간을 이용한 복원
주파수 영역의 보간
샘플링과 복원 과정의 3번째 주제에 포함된 강의입니다.

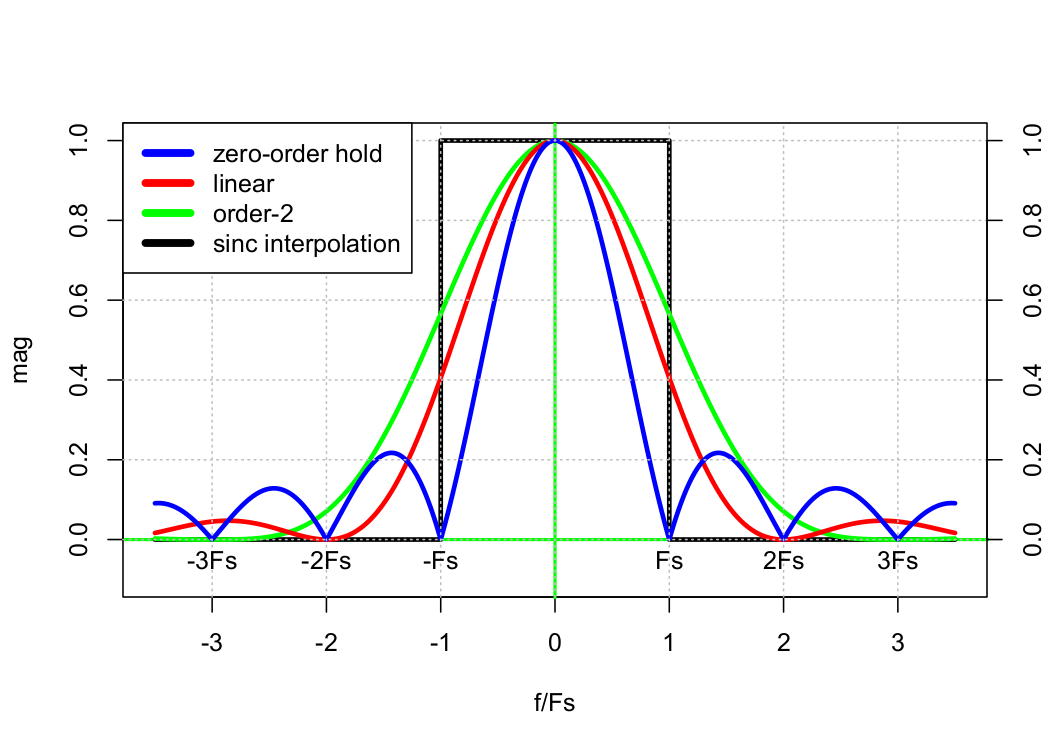

라그랑주 및 싱크 보간은 주파수 영역에서 문제를 발생시킵니다. 아래 그림과 같이 함수는 주파수 영역에서 곱해집니다.
최상의 결과를 얻으려면 시스템을 다음과 같이 설계해야 합니다.
- DAC(더 정교한 DAC에서는 선형 또는 2차)의 0차 유지 회로는 신호 경로에 저역 통과 필터링을 도입합니다. 따라서 샘플링 속도 𝖥s는 신호의 가장 높은 주파수 𝖿h 구성 요소(실용적인 경우 256배)보다 몇 배 더 높게 설정되어야 합니다. 홀드 회로의 주파수 응답은 신호가 차지하는 결과적인 협대역에서 거의 평탄합니다.
- sinc 함수 보간은 아날로그 재구성 저역통과 필터에 의해 도입되었습니다. 코너 주파수는 𝖿h보다 커야 합니다.
