실측 데이터로 SRS 시험 개선

다양한 매개변수가 지정된 충격 반응 스펙트럼(SRS)과 동등한 펄스를 합성하는 데 사용됩니다. 시험 업계에서는 표준 합성 파형을 사용하여 SRS를 개발합니다. 표준 합성 파형에는 다음이 포함됩니다.

• 선형 처프
• 지수 처프
• WavSyn
• 버스트 랜덤
• 버스트 랜덤의 선형 처프
• 버스트 랜덤의 지수적 처프
• 봉투 버스트 랜덤
• 감쇠된 사인파

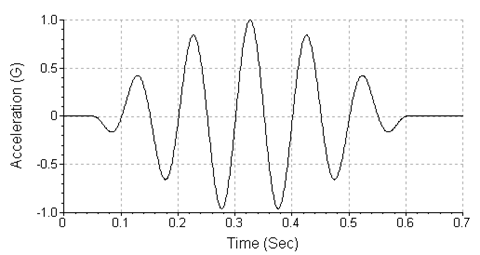

이러한 파형은 대부분 변형이 있습니다. 예를 들어, WavSyn 합성은 중앙 정렬, 왼쪽 정렬, 순차 정렬 또는 교대 정렬이 가능합니다.

선정 프로세스

올바른 합성 파형 유형을 선택하는 것은 의도한 애플리케이션에 따라 다릅니다. 예를 들어, WavSyn은 파이로 충격 시험에 적합한 짧은 기간의 고주파 파형을 생성합니다. Burst 랜덤 및 Enveloped Burst 랜덤 방법은 지진 시험에 적합한 장기간의 고정된 랜덤 파형을 생성합니다.

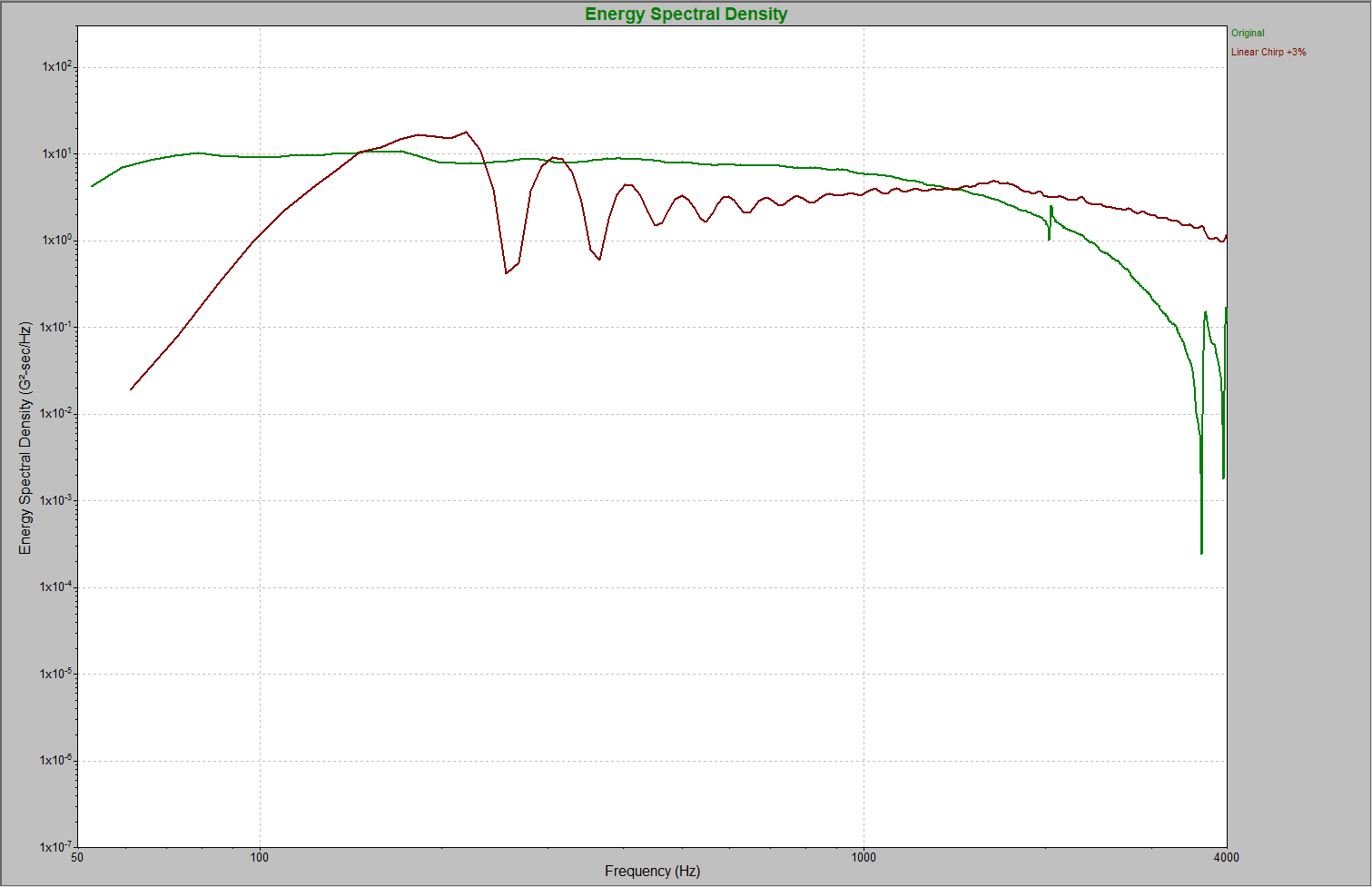

가끔 합성 펄스의 주파수 응답이 실제 과도 현상과 일치하지 않는 경우가 있습니다. 올바른 저주파 또는 고주파 진동이 없는 합성 파형은 실제 시험 결과를 얻을 수 없습니다. 또한 특정 주파수 범위에서 에너지가 과도한 파형은 과도한 시험을 초래할 수 있습니다.

현장 기록 데이터

또는 엔지니어는 지정된 SRS를 충족하거나 초과하도록 기록된 파형을 수정할 수 있습니다. 결과적인 시간 파형은 원래 현장 환경과 유사합니다. 더 중요한 것은 파형 주파수 응답이 원본에 가깝다는 것입니다.

봉투 녹음 세트 생성

실제 데이터 세트는 하나의 고유한 이벤트를 나타냅니다. 그러나 합성된 SRS 파형의 기초로 단 하나의 이벤트를 사용하면 발생할 수 있는 충격 진동에 대한 불완전한 설명이 제공됩니다. 이를 방지하기 위해 엔지니어는 여러 실제 데이터 세트를 하나의 파형으로 결합할 수 있습니다.

일시적인 충격에 대한 여러 데이터 세트를 결합하는 올바른 방법은 각 주파수에서 최대 가속도 값(평균이 아님)을 찾는 것입니다. 이 "최대 엔벨로핑" 기술은 각 주파수에 대한 실제 데이터 세트 그룹의 최대 가속도 값을 사용하여 SRS 곡선을 생성합니다.

파형 비교

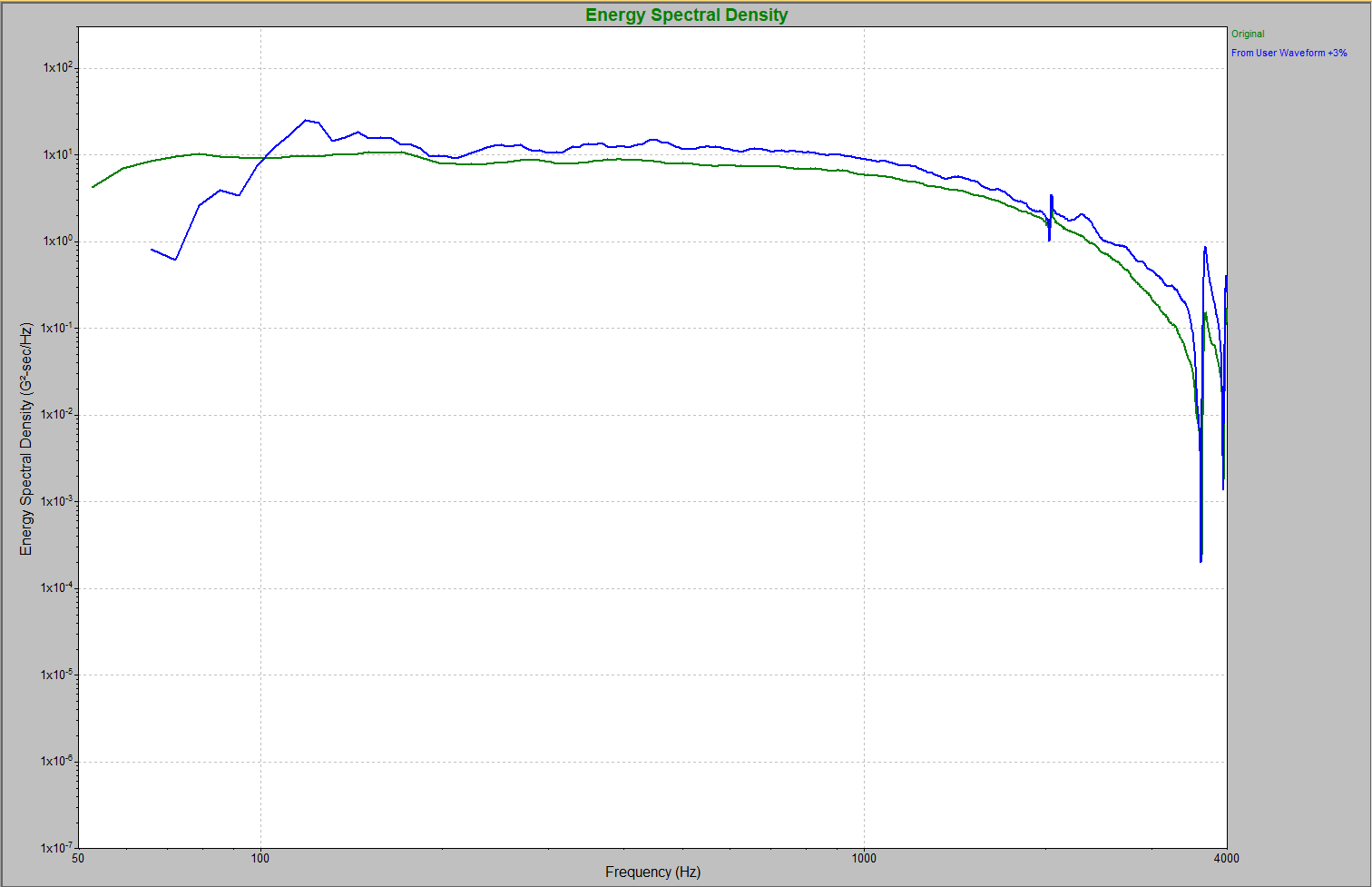

엔지니어는 기록된 파형과 비교하여 포락선 데이터에서 수정된 사용자 파형을 평가할 수 있습니다. 먼저 파형 모양을 고려해야 합니다. 충격 시험은 현실적으로 주파수 영역 전체에 걸쳐 올바른 진폭을 입력해야 합니다.

합성 파형은 실제 파형과 동일한 주파수 범위에서 시험 중인 장치(DUT)도 시험해야 합니다. 저주파 또는 고주파 진동이 없는 합성 파형 시험은 현실적인 시험 결과를 얻지 못합니다.

마지막으로 시험 엔지니어는 파형의 에너지나 진폭을 고려해야 합니다. 정확한 파형 모양과 주파수 내용 외에도 현실적인 시험은 실제 파형과 동일한 진폭을 가져야 합니다.

결론

최대 엔벨로핑 기술로 생성된 수정된 사용자 파형은 파형 모양, 주파수 콘텐츠 및 진폭 측면에서 원래의 실제 파형에 가까운 SRS 파형을 생성합니다.

표준 합성 파형은 실제 과도 현상과 일치하지 않는 경우가 많습니다. 이는 수학적 알고리즘으로 생성되며 수정된 사용자 파형의 실제 품질과 일치할 수 없습니다.

실제 녹음 세트를 기반으로 수정된 사용자 파형은 실제 특성을 유지하고 녹음된 이벤트를 정확하게 반영하는 SRS 파형을 생성합니다.
