SRS 시험 사양 정의

충격 반응 스펙트럼(SRS) 시험에 대한 많은 질문은 시험 사양에 대한 오해에서 비롯됩니다. 이 강의에서는 일반적인 오류와 문제를 다룰 뿐만 아니라 폐쇄 루프 제어를 위한 SRS 요구 사항을 정의하는 팁도 제공합니다.

SRS 시험 사양

시험 사양은 SRS의 완전한 정의를 제공하지 않는 경우가 많습니다. 해석의 여지는 허용될 수 있지만 잘못 정의된 요구 사항으로 인해 엔지니어는 필요한 응답 스펙트럼(RRS)을 충족하기 위해 파형을 합성할 때 주관적인 결정을 내려야 합니다.

매개변수

일부 SRS 매개변수가 정의되지 않은 경우 다른 시험이 발생할 수 있습니다. 시험 사양은 펄스 지속 시간, Te, 피크 진폭 및 피크 속도(공차 포함)를 정의하여 원하는 SRS를 충족하기 위한 잠재적 솔루션 수를 줄일 수 있습니다. 이러한 매개변수를 정의함으로써 시험 사양은 실험실에서 실행하기 가장 쉬운 시험이 아닌 운영 환경을 가장 잘 재현하는 시험을 생성하도록 강제합니다.

SRS 정의 특성

• 중단점 테이블
• 펄스 수
• 댐핑 또는 Q
• Te(MIL-STD-810H에 따름)
• TE(MIL-STD-810H에 따름)
• 가속도, 속도 및/또는 변위

자세히 알아보기: SRS 시험을 위한 Te 및 TE 계산

시험 사양의 일반적인 문제

SRS를 사용하면 엔지니어는 충격 환경을 일반화할 수 있습니다. 단일 펄스는 다양한 임펄스를 나타낼 수 있습니다.

시작하려면 폐쇄 루프 가진기 시험에 대한 SRS 중단점 테이블을 검토해 보겠습니다. 기본 SRS 시험 사양에는 중단점 테이블, Q 값(감쇠) 및 펄스 수가 포함됩니다.

주파수(Hz): ​	진폭(: Gpk)​
10​	9.44194​
80​	75​
2000​	75​

주어진 중단점 테이블과 Q 값에 대해 거의 무한한 수의 잠재적 솔루션이 있습니다. 이 요구 사항을 충족하는 SRS 합성 유형은 가진기 테이블에서 상당히 다른 결과를 생성할 수 있습니다.

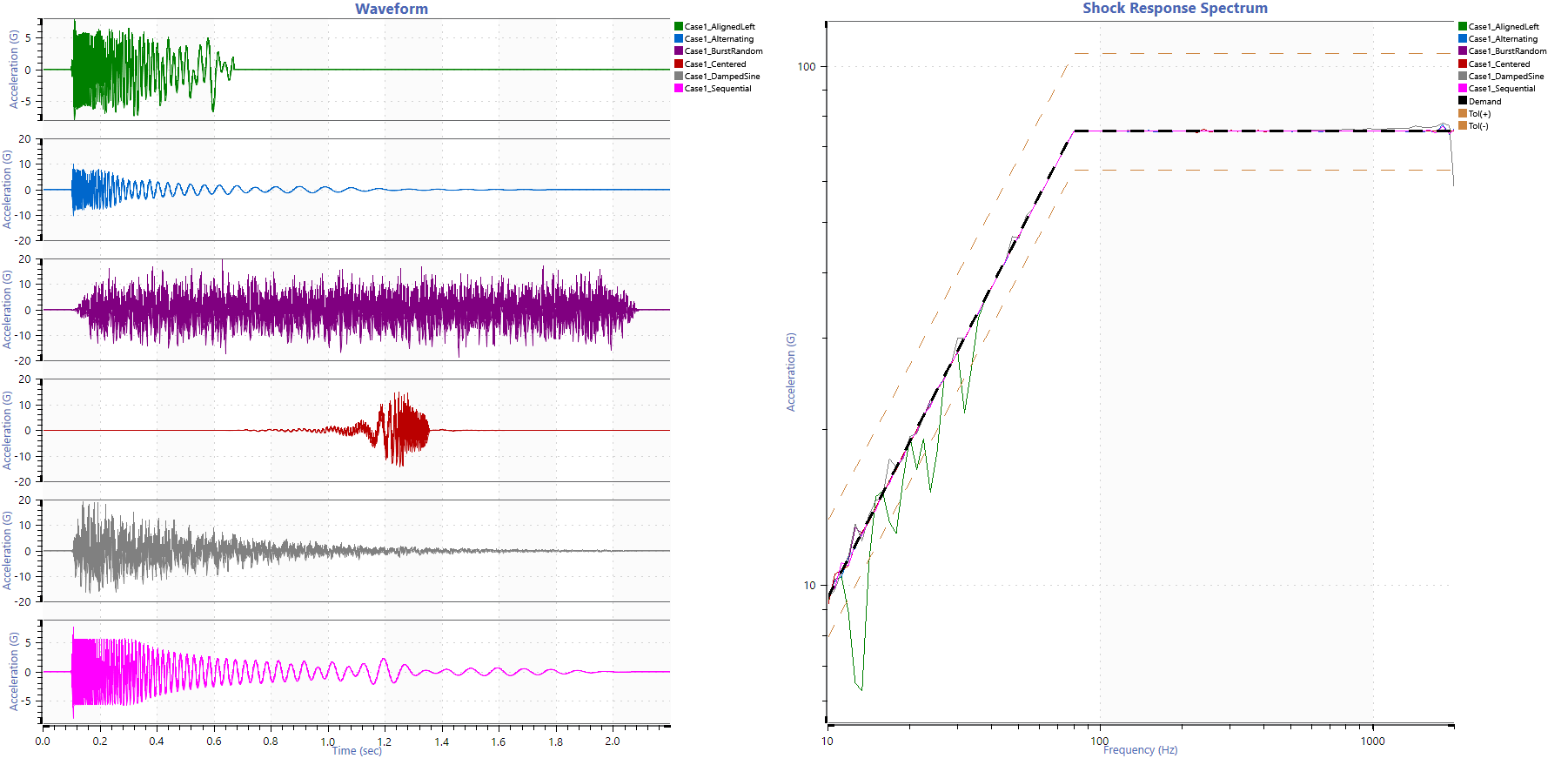

다음 그래프는 수요를 충족할 수 있는 다양한 특성을 가진 여러 파형을 보여줍니다. SRS 응답은 거의 동일하지만 가속도, 속도, 변위 및 지속 시간이 다양합니다.

제공된 사양을 보면 엔지니어는 어떤 파형을 합성할지, 어떤 환경을 모델링할지 의문을 갖게 됩니다.

• 가장 짧은 기간인가요, 아니면 가장 긴 기간인가요?
• 심각도가 가장 낮습니까(최저 A/V/D)?
• 가장 심각합니까(최고 델타-V)?

시험 매개변수를 더 많이 지정할수록 잠재적 솔루션의 수가 줄어듭니다. 엔지니어는 제공된 정보를 바탕으로 SRS 시험의 한계를 평가할 수 있습니다.

추가사양

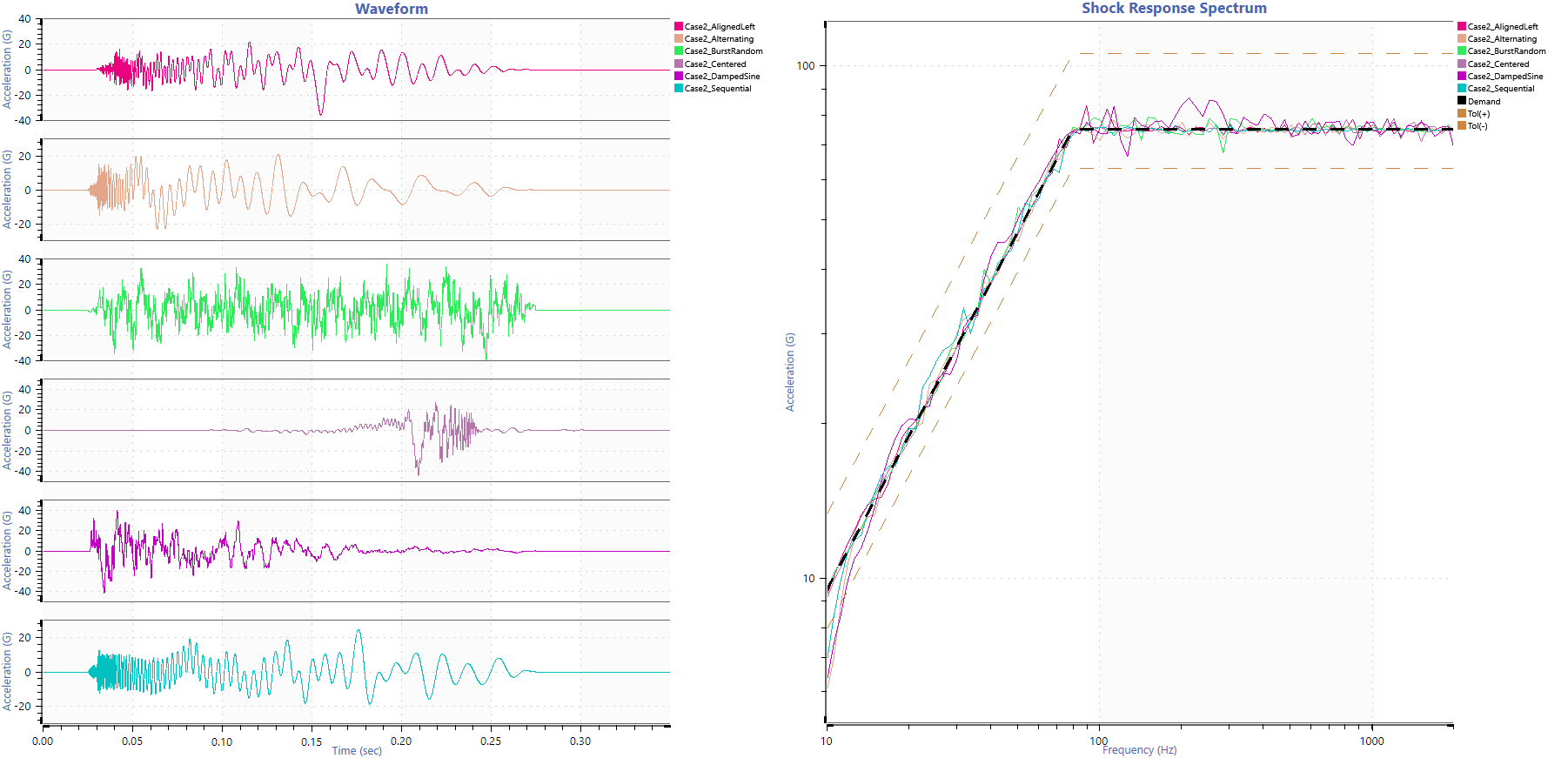

MIL-STD-810이 충격의 유효 지속 시간으로 정의한 Te 값을 추가하면 어떤 일이 발생하는지 살펴보겠습니다.

잠재 펄스의 길이는 더 유사하며 모든 솔루션은 RRS를 충족합니다. 그러나 가속도, 속도 및 변위 값에는 여전히 상당한 범위가 있습니다. 엔지니어는 어떤 심각도를 선택할지 어떻게 알 수 있나요?

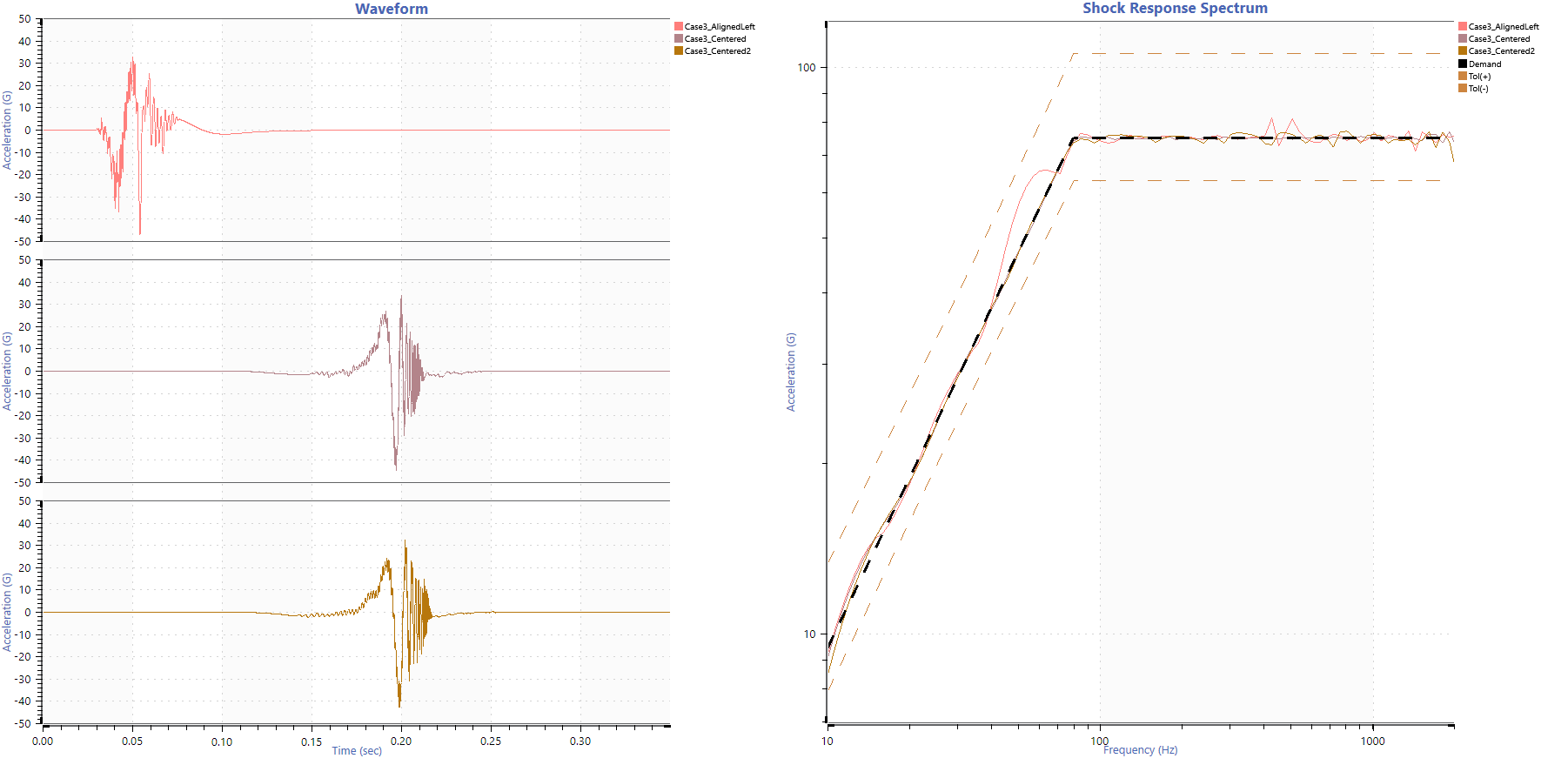

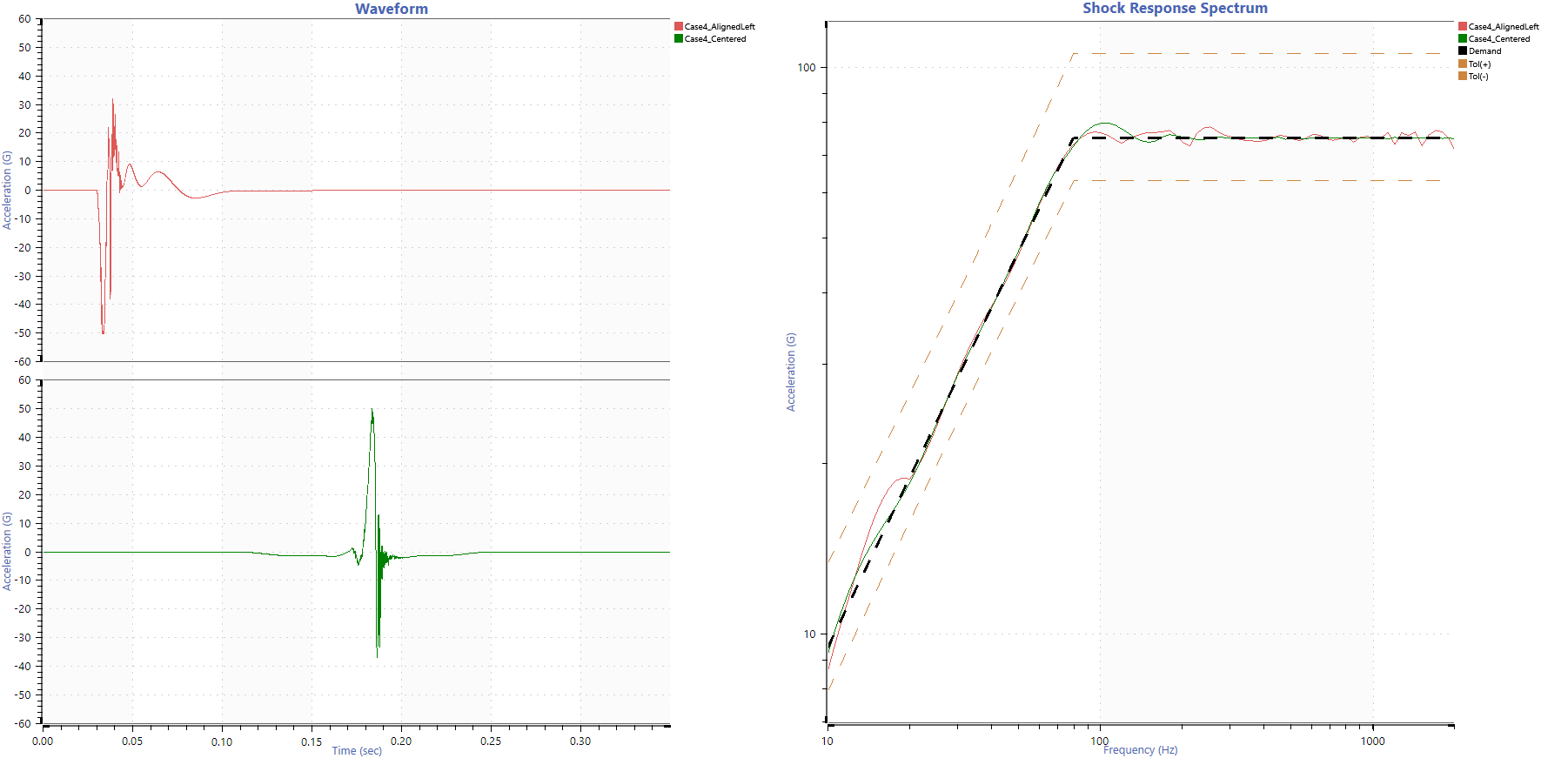

TE는 또 다른 MIL-STD-810 값으로 펄스 지속 시간을 결정하는 데 도움이 됩니다. 필요한 TE 값을 추가하면 엔지니어의 선택 범위가 두 개의 파형으로 줄어들지만 더 낮은 주파수를 낮출 수 있으면 더 많은 옵션을 사용할 수 있습니다.

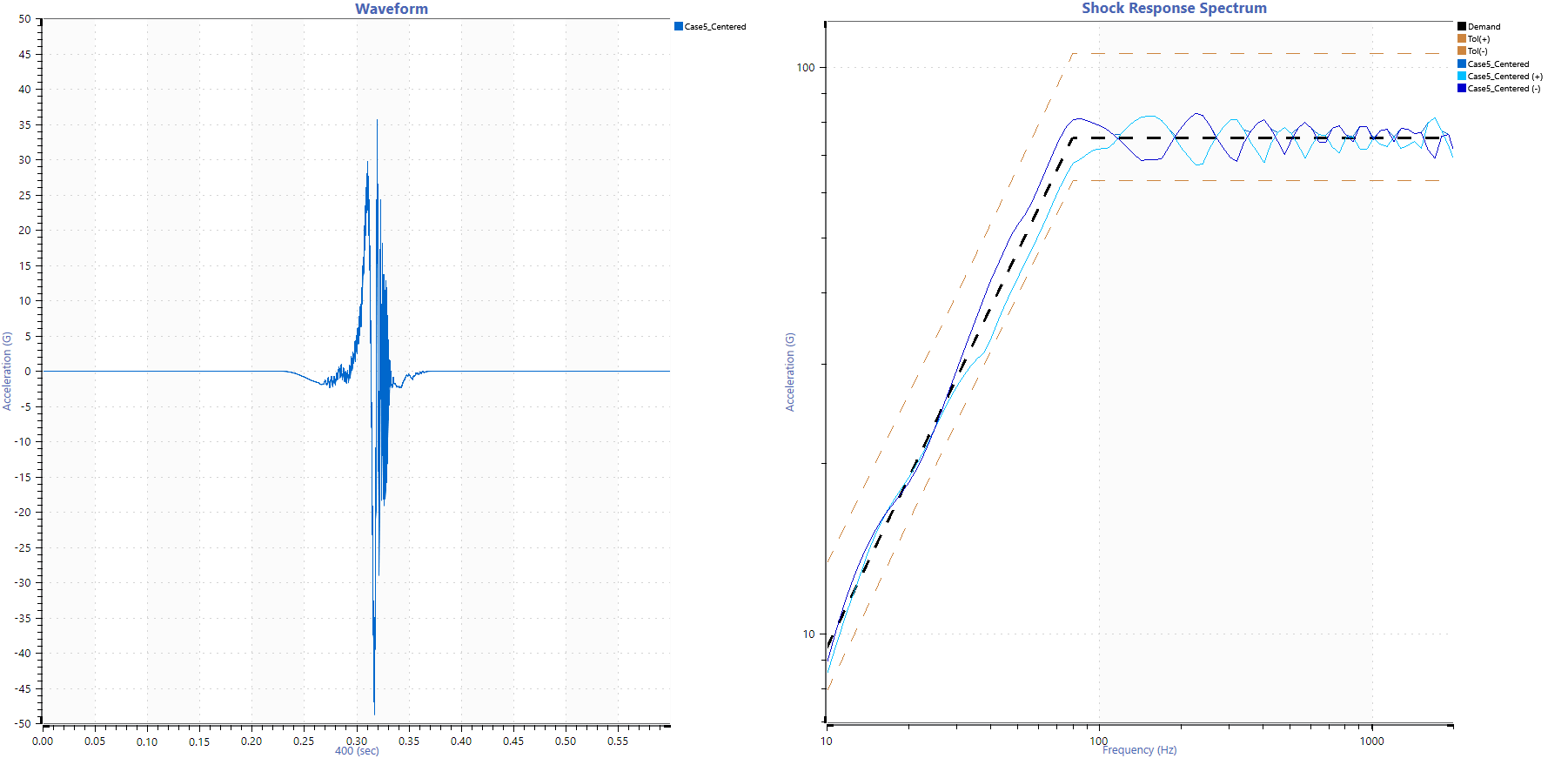

영점 가속도(ZPA) 및 ± SRS 허용 오차 요구 사항을 추가하면 중앙에 있는 파형만 양수 및 음수 스펙트럼 모두에서 허용 오차를 충족할 수 있음을 알 수 있습니다.

결론

SRS 사양은 약간의 변형을 허용할 수 있습니다. 이 시험 옵션의 유연성은 매력의 일부입니다. 그러나 사양이 제대로 정의되지 않으면 잠재적인 솔루션이 다양해져서 시험 간의 불일치가 발생하고 시험 실행 가능 여부를 결정할 때 충돌이 발생할 수 있습니다.

과도한 시험과 과소 시험 모두 문제를 일으킬 수 있으므로 목표는 운영 환경을 복제하는 것입니다. 다음 비디오는 이 논의에 대해 더 자세히 설명하고 필드 데이터에서 시험 사양을 생성하는 방법에 대한 예를 제공합니다.
