SRS 시험 정의 | 충격응답스펙트럼(SRS)

다음 정의는 충격 반응 스펙트럼(SRS) 시험의 기본입니다. 대부분의 시험 표준은 시험 프로필 개발을 위한 매개변수를 정의합니다.

응답 스펙트럼: 동일한 기본 여기를 받는 단일 자유도(SDOF) 감쇠 발진기 세트에 대한 발진기 주파수의 함수로서 최대 응답의 플롯입니다.

필수 응답 스펙트럼: (RRS): 시험 사양에서 제공하는 응답 스펙트럼입니다.

시험 응답 스펙트럼: (TRS): 가진기 테이블 동작의 시간 이력에서 얻은 응답 스펙트럼.

영주기 가속도: (ZPA): 응답 스펙트럼의 증폭되지 않은 고주파수 부분의 가속도입니다. ZPA는 스펙트럼이 파생되는 시간 이력의 최대 피크 가속도에 해당합니다. "최고 가속도"라고도 합니다.

차단 주파수: ZPA 점근선이 시작되는 응답 스펙트럼의 주파수입니다. 차단 주파수를 넘어서면 SDOF 발진기는 동작 증폭을 나타내지 않으며 분석된 파형의 주파수 내용의 상한을 나타냅니다.

의사 속도: 고유 진동수에 상대 변위를 곱한 값입니다. 상대 변위를 등가 정적 가속도로 표현하는 경우 의사 속도는 등가 정적 가속도를 고유 진동수로 나눈 값과 같습니다. 의사 속도는 대략적인 절대 가속도를 고유 진동수로 나눈 값입니다.

일부 소식통에서는 충격의 심각도를 판단하기 위한 이상적인 측정 기준으로 속도를 인용하며, 실험실에서는 검증을 위해 가속도 SRS 대신 의사 속도 응답 스펙트럼을 사용할 수도 있습니다.

가속도 응답 스펙트럼은 충격 환경을 정량화하여 페이로드가 자극에 어떻게 반응하는지 식별하는 데 도움이 됩니다. 유사 속도는 충격의 심각도를 측정하고 잠재적인 손상을 나타냅니다.

다음 Excel 계산기는 수요 의사 속도에 대한 등가 SRS 가속도를 계산합니다.

1차/초기 SRS: 자극 중 최대 절대 응답의 SRS입니다.

잔여 SRS: 여기 후 피크 응답이 완전히 감소되었습니다.

부정 SRS: 최대 부정 응답만 있는 SRS입니다.

긍정적 SRS: 최대 긍정적 반응만 있는 SRS입니다.

Maximax SRS: 시스템 고유 주파수의 함수로 기록된 최대 절대 응답으로 구성된 SRS입니다. 시험 표준에서 제공하는 많은 SRS 플롯은 복잡한 충격 환경에 대한 최대 응답입니다.

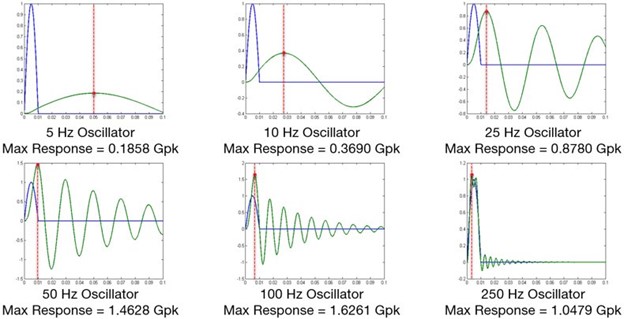

다음 그림은 1G, 10mS 반사인 펄스에 대한 개별 발진기의 최대 응답을 표시합니다. 일부 주파수에서는 피크 응답이 입력 진동보다 큽니다.

서로 다른 고유 주파수를 갖는 6개 SDOF 발진기의 최대 응답(Gpk)입니다.
