시간 이력 제어와 웨이블릿 제어

충격 응답 스펙트럼(SRS) 시험 표준에는 필수 응답 스펙트럼, 즉 동일한 기본 자극을 받는 단일 자유도(SDOF) 발진기 세트에 대한 최대 주파수 응답 플롯이 포함되어 있습니다. 시험 엔지니어는 요구 사항을 충족하기 위해 펄스를 합성합니다. 이는 DUT, 시스템 제한 및 시험 목표를 고려하여 표준 합성 파형 또는 기록된 데이터를 조작함으로써 수행됩니다.

시험 엔지니어는 단계별 시간 분석 또는 비선형 동적 분석을 사용하여 수요 충격 파형을 합성할 수 있습니다. 시간 이력 제어는 주어진 파형을 재현하는 반면, 웨이블릿 제어는 주어진 응답 스펙트럼을 재현합니다.

시간이력 제어

시간 이력 제어의 목적은 주어진 파형을 재현하는 것입니다. 이는 시동 펄스 또는 반복이 필요하고 드라이브 신호를 기억하여 전체 레벨 펄스를 생성한다는 점에서 기존 충격과 유사합니다.

표준 합성 펄스 유형은 다음과 같습니다.

• 사인 비트, 코사인 비트 및 삼중 사인 비트
• 선형 처프 및 지수 처프
• 버스트 랜덤 및 엔벨로프 버스트 랜덤

방정식은 사전 정의되어 있으므로 엔지니어는 시작 펄스 간격, 피드백 제어, 펄스 끝 패딩 등 적절한 매개변수 값을 설정하여 파형을 생성할 수 있습니다. 또는 엔지니어가 사용자 정의 방정식을 입력하여 기록된 이벤트에서 파형을 생성할 수 있습니다.

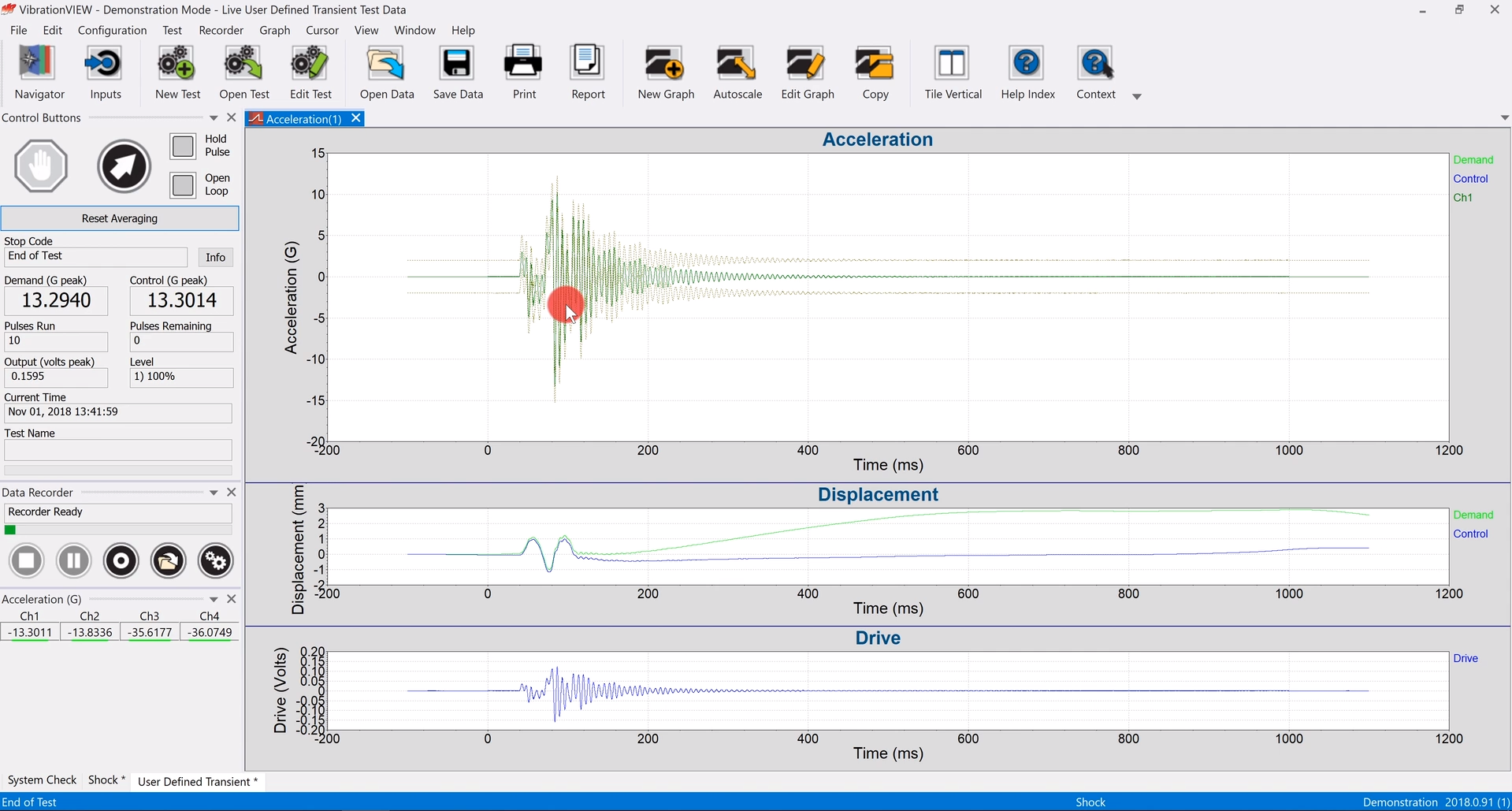

과도 이벤트가 발생하는 모든 산업에서는 목표가 시간 영역에서 제어하는 ​​것이라면 시간 이력 파형 제어를 사용할 수 있습니다. 지진/지진 시험, 파형 복제, 합성 펄스 생성, 모달 펄스 ​​등의 용도로 사용됩니다.

시간 기록 파일을 복제함으로써 시험 엔지니어는 기록된 이벤트를 더 효과적으로 제어할 수 있습니다. 그러나 결과 SRS가 만족스럽다는 보장은 없습니다. 따라서 엔지니어들은 SRS 시험 개발을 위해 웨이블릿 제어를 더 자주 사용합니다.

웨이블릿 제어

웨이블릿 제어의 목표는 수요 SRS를 달성하는 것입니다. 웨이블릿 제어는 신호의 웨이블릿을 조정하여 시험 표준에 필요한 응답을 재현합니다.

엔지니어는 합성 파형이나 녹음된 파형을 시작점으로 사용합니다. 제어 소프트웨어는 웨이블릿 분석을 수행하여 파형을 설정된 주파수(예: 웨이블릿)에서 개별 기능으로 분리하고 엔지니어는 피드백 제어를 사용하여 이를 미세 조정합니다. 제어 SRS가 수요보다 낮은 주파수에서 주파수를 높이고 기준을 충족하거나 초과하기 위해 성능이 낮은 SRS 주파수를 보상할 수 있습니다. 소프트웨어는 조정된 웨이블릿을 결합하여 제어 SRS를 구성합니다.

웨이블릿 제어는 선형 처프, 지수 처프, WavSyn 및 버스트 랜덤과 같은 합성 파형을 사용할 수 있습니다. 시험 엔지니어는 시험 개발 강의에서 설명한 대로 기록된 데이터에서 SRS를 합성할 수도 있습니다.

자세히 알아보기: 합성 SRS 파형의 특성

소프트웨어 예

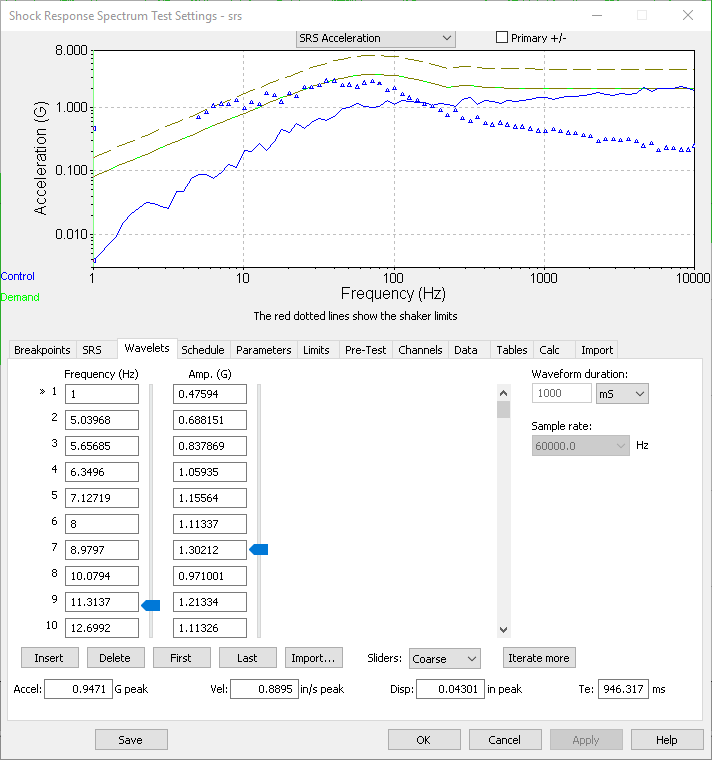

다음은 VibrationVIEW 소프트웨어의 SRS 합성 예입니다. SRS 가속도 그래프의 녹색 선은 수요이고 파란색 선은 통제입니다. 시험 표준에서 공차가 "수요를 충족하거나 초과해야 한다"고 요구하는 경우 마이너스 공차는 수요와 동일해야 합니다. 기본 웨이블릿이 요구량보다 낮으면 시험은 펄스를 유효한 것으로 계산하지 않거나 실행 모드로 전혀 들어가지 않습니다.

이 경우 엔지니어는 파형이 요구 사항을 충족하거나 초과할 때까지 개별 웨이블릿(그래프에 작은 삼각형으로 표시)을 조정해야 합니다. VibrationVIEW 소프트웨어에서는 "Iterate more" 옵션을 사용하여 진폭 값을 자동으로 조정하여 원하는 SRS 프로필에 도달할 수 있습니다. 소프트웨어를 사용하면 웨이블릿 주파수 및 기타 매개변수를 수동으로 미세 조정할 수 있으며 자동 반복을 통해 진폭 일치가 향상됩니다.
