공진 소개

공진은 사인 시험에서 중요한 개념입니다. 이전에는 공진을 외부 자극에 대한 반응으로 높은 진동 수준이 발생할 때의 시스템 상태로 정의했습니다. 공명은 자극의 주파수가 시스템의 고유 진동 주파수와 같거나 거의 같을 때 발생합니다.

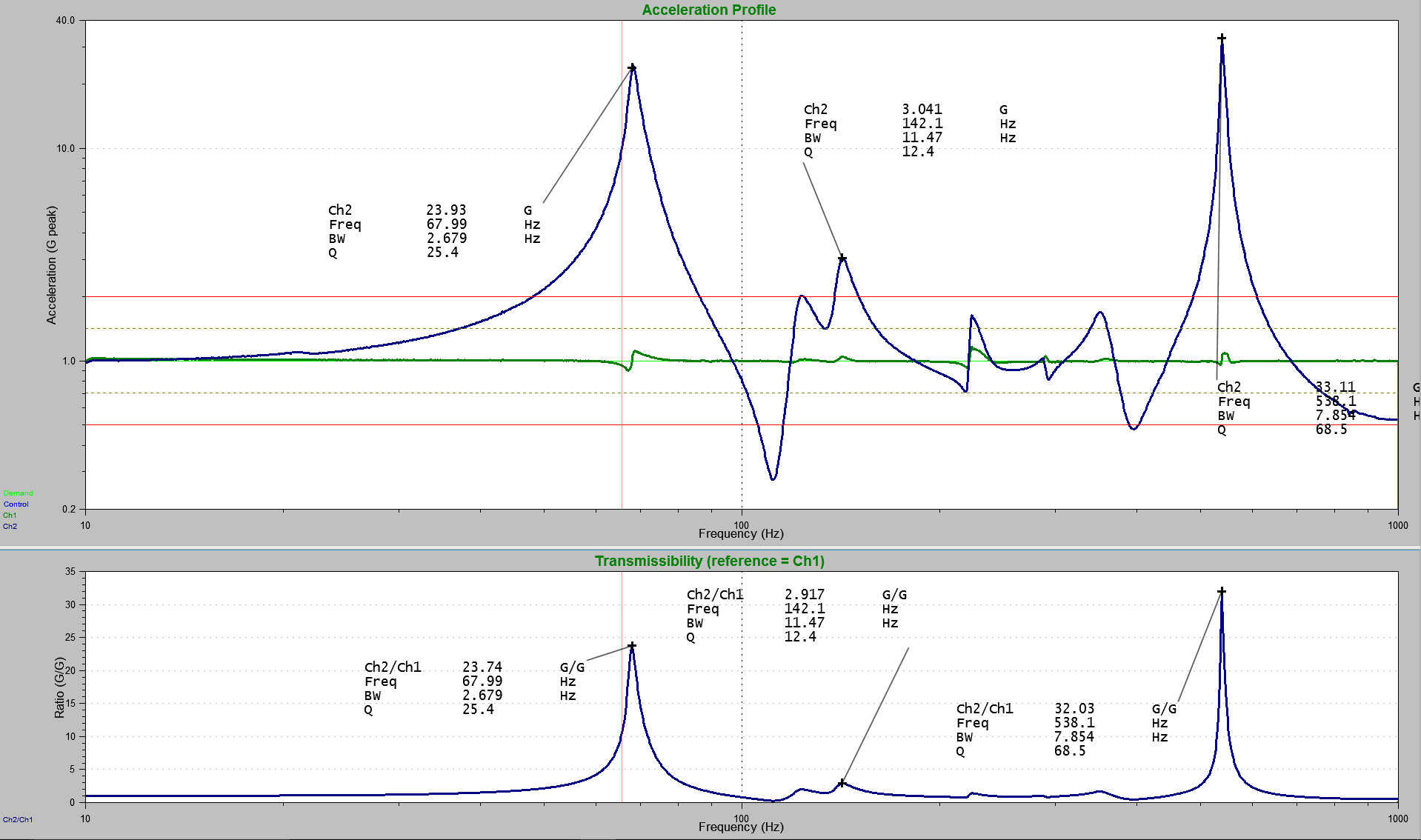

그림 4.1에서는 67.99Hz, 142.1Hz 및 538.1Hz에서 세 가지 공진이 두드러집니다.

그림 4.1. 금속 빔의 공명.

가진기가 538.1Hz(외부 자극과 동일)로 진동하면 빔 끝이 훨씬 더 큰 진동으로 반응했습니다. 외부 자극의 진폭은 약 1G였습니다. 빔 끝의 진동 진폭은 33.11G에서 진동했습니다. 자극의 주파수는 금속 빔의 고유 진동 주파수와 동일하거나 거의 동일했습니다.

공진을 설명하는 여러 측정 방법(전송률, 대역폭, Q 인자)이 있습니다. 이제 이러한 측정값을 살펴보겠습니다.
