공진 전달률 | 사인 시험

공진 전달률은 입력 가속도와 응답 가속도의 비율을 나타냅니다. 전송성은 다음 질문에 답합니다. 입력 가속도에 비해 공진 가속도가 얼마나 더 큽니까?

그림 4.1에서 제어 가속도가 입력이고 금속 빔 끝의 가속도가 응답입니다.

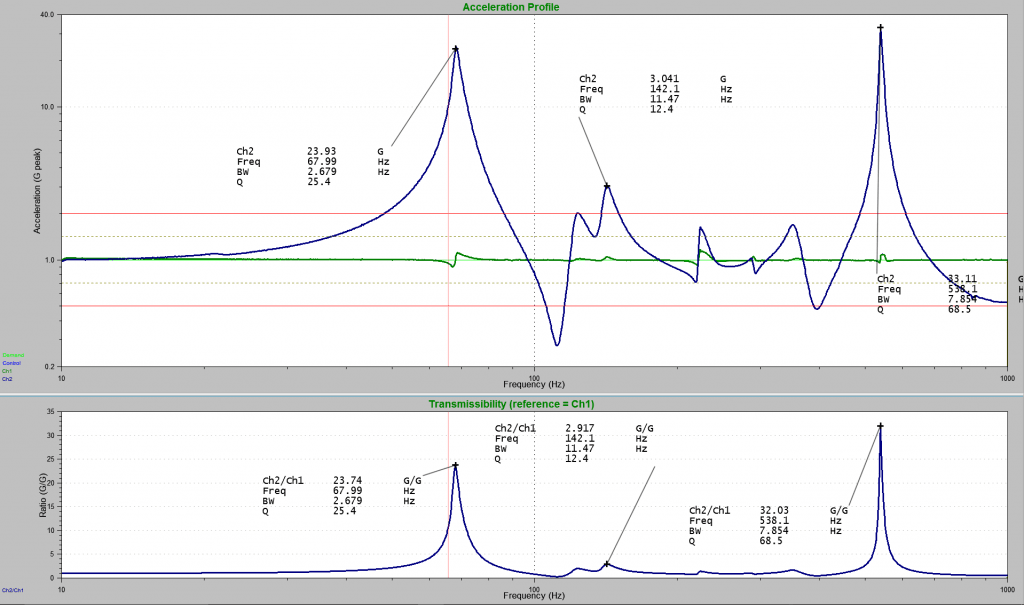

그림 4.1. 금속 빔의 공명.

538.1헤르츠(Hz)에서 금속 빔의 공진을 고려하십시오. 여기서 응답 가속도는 33.11G, 제어 가속도는 1.034G로 나타났다. 공진의 전달율은 33.11G/1.034G = 32.02입니다. 그림 4.1의 투과율 그래프는 538.1Hz에서 32.03G의 투과율(Ch2/Ch1)을 표시합니다.

시험 조건을 실제 장비에 적용해 보세요.
